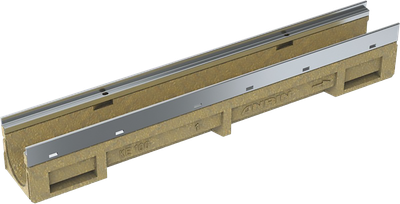

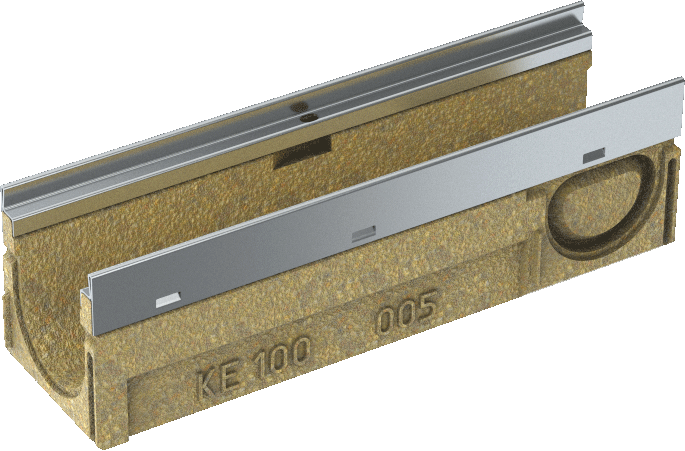

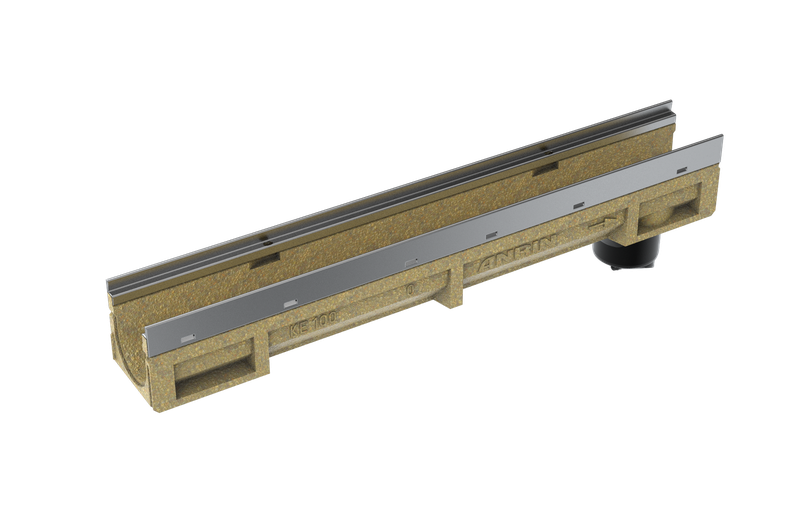

Kantenschutzrinne
KE-100
Zarge: Verzinkter Stahl
Länge: 50 / 100 cm
Nennweite: 100 mm
Passende Roste
| KE-100 Kantenschutzrinne Produktspezifikationen | |
|---|---|
| Material | Polymerbeton |
| Länge | 50 / 100 cm |
| Breite | 13,6 cm |
| Höhe | 6,0 cm, 8,0 cm, 10,0 cm / 15,0 - 25,0 cm |
| Gewicht | 9,5 - 25,5 kg |
| Nennweite | 100 |
| Fugenausbildung | UNILINK®-Fuge |
| Verschluss | TwistLock-Verschluss |
| Tragfähigkeit | A15 (Prüfkraft 15 kN) bis E600 (Prüfkraft 600 kN) |
Rinnenmaße für KE-100

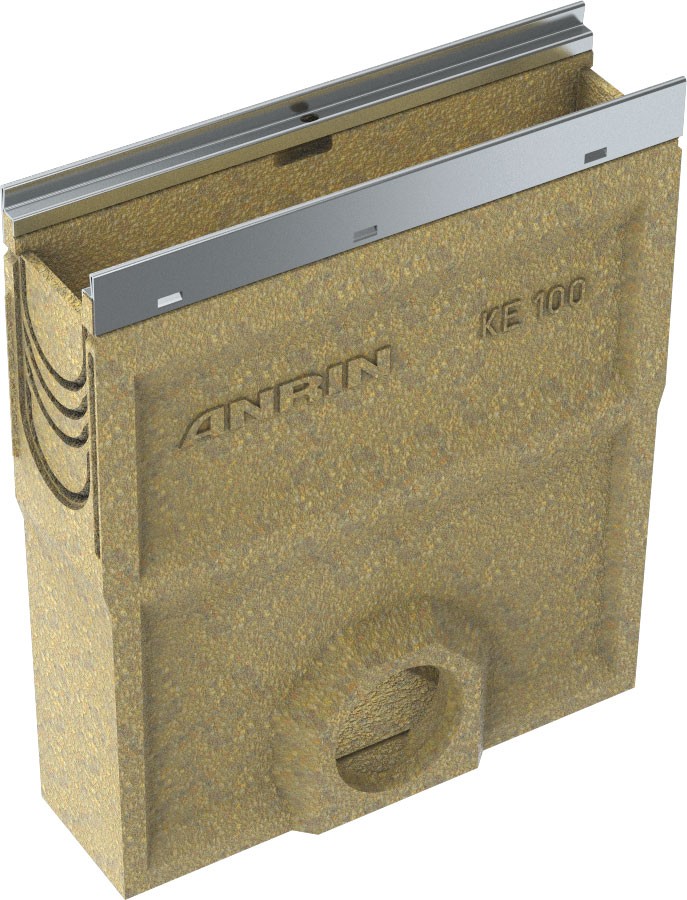

Zubehörmaße für KE-100 Einlaufkasten
Einbauanleitung KE-100
ANRIN Kantenschutzsysteme aus Polymerbeton
Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe, statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben, aufzunehmen und in die Umgebung des Baugrundes abzutragen.
Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.
Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. den derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.
Wichtig: Roste beim Einbau einlegen.
1.

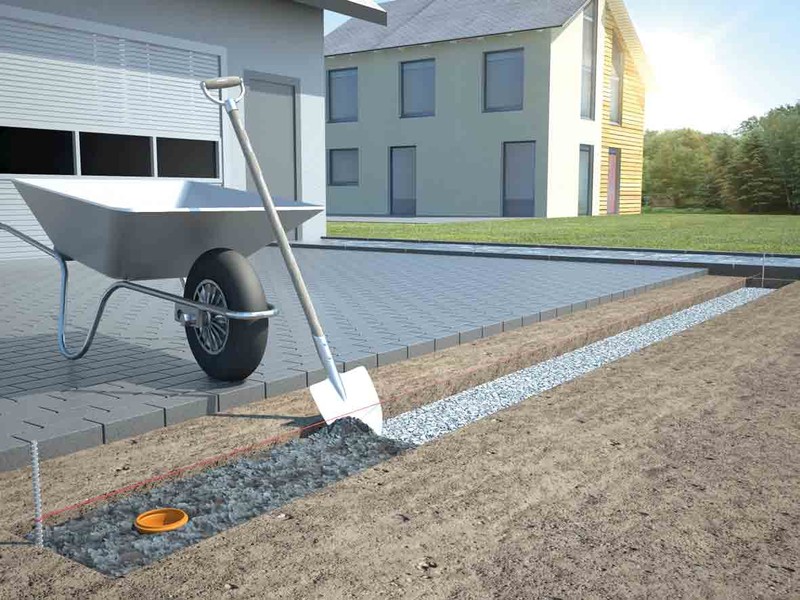

Graben ausheben. Tragschicht einbauen und verdichten. Betonbett (C 12/15 bis Kl. C250 ) auf Tragschicht aufbringen.
2.

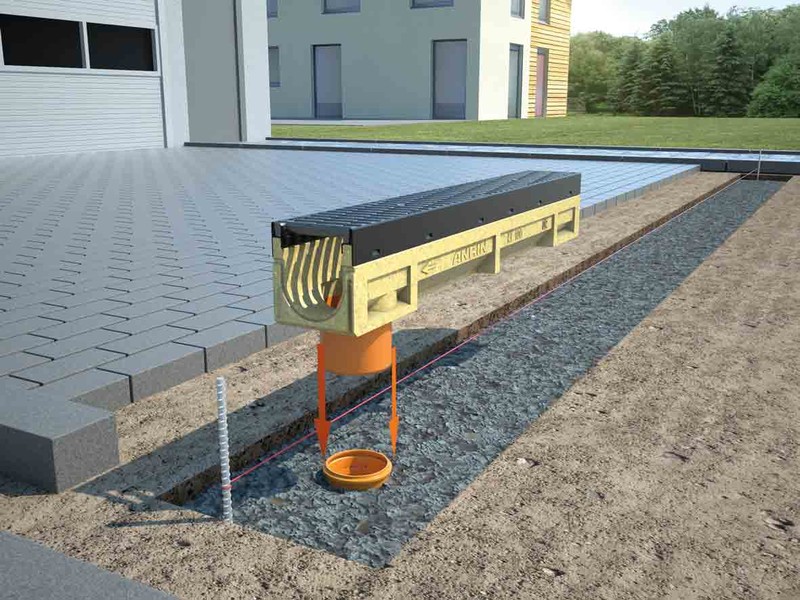

Rohranschlüsse an die Rohrleitung anschließen.
3.

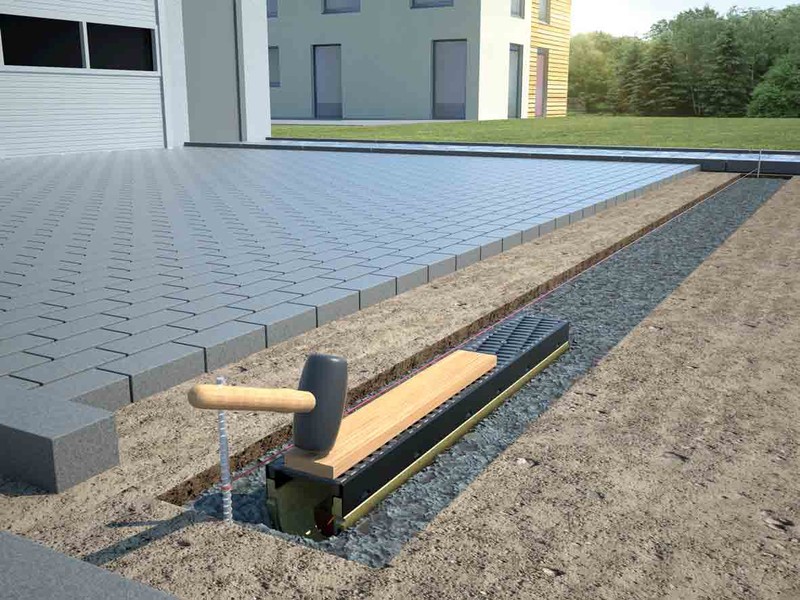

Erstes Rinnenelement, ggf. Einlaufkasten auf das Betonbett aufsetzen. Bauteile an Schnur ausrichten.
4.

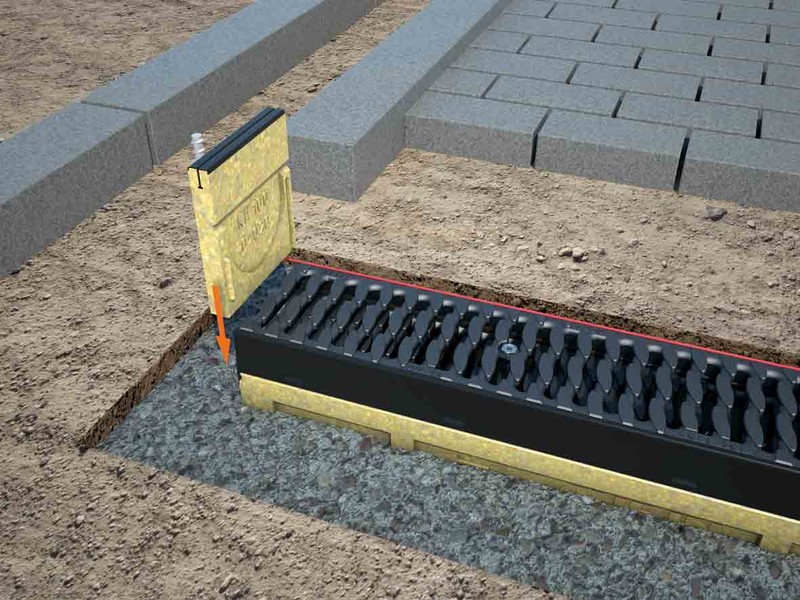

Stirnwände ansetzen.
5.

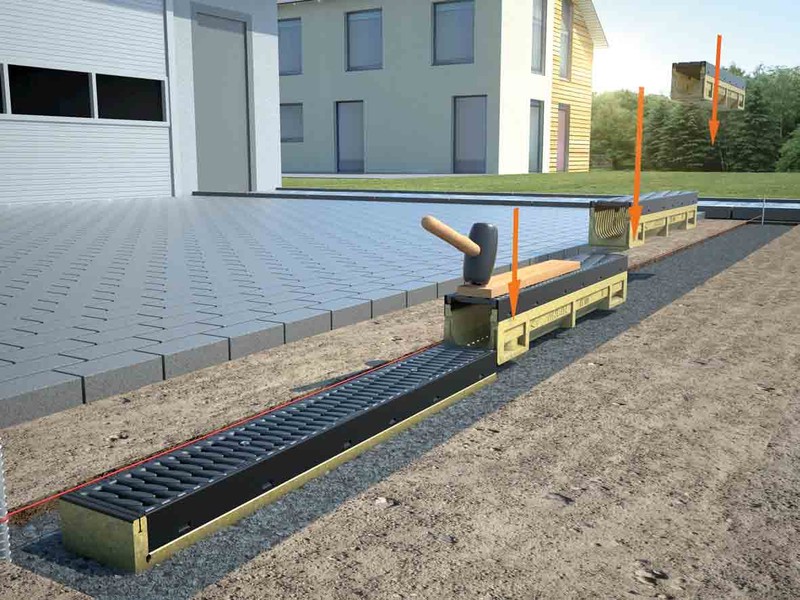

Den Strang vervollständigen und Bauteile an Schnur ausrichten.
6.

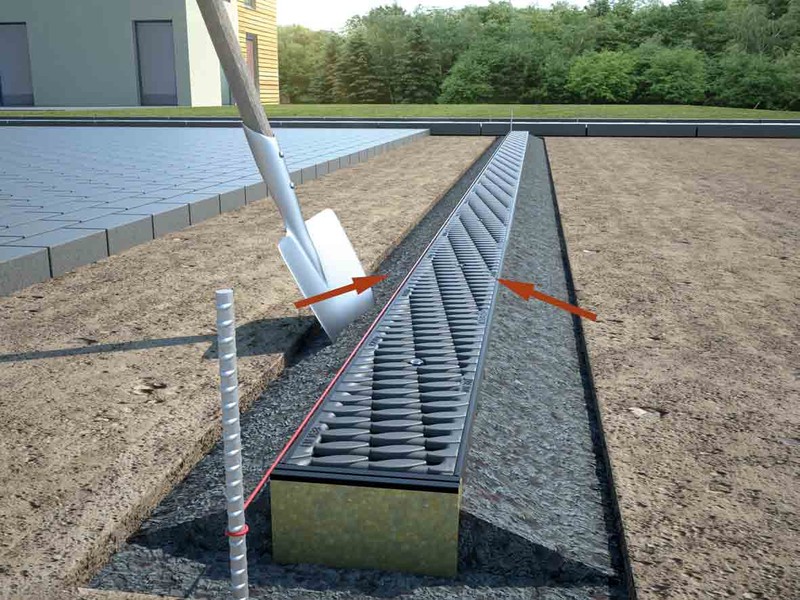

Fundamentbeton entlang der Rinnenflanke einbauen.
7.

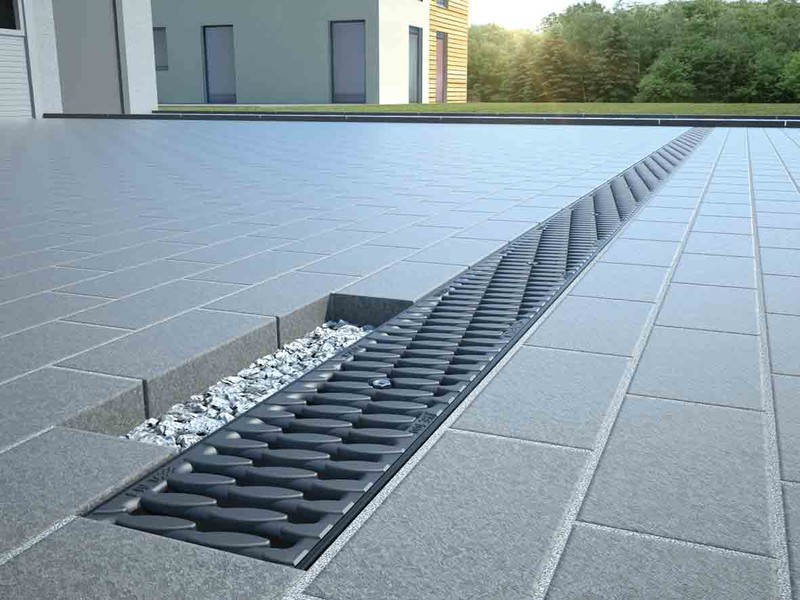

Oberbelag verlegen.
8.

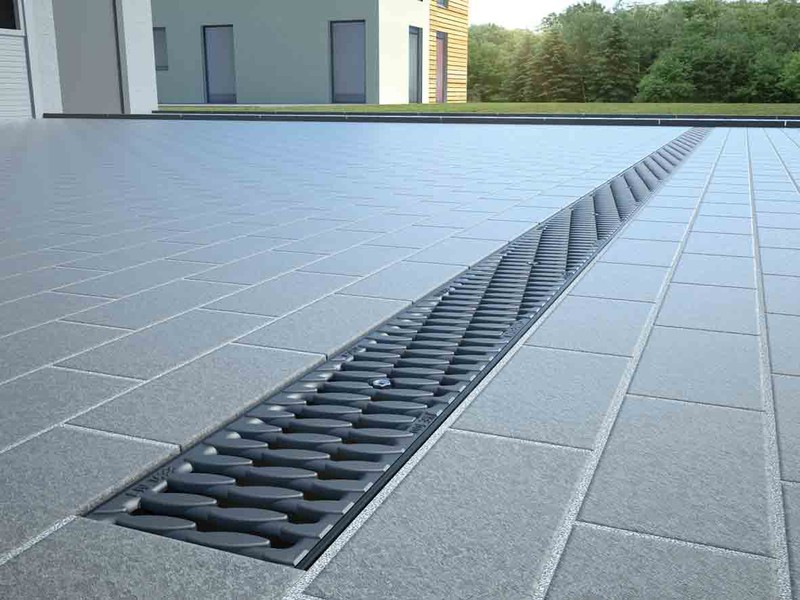

Der Belag sollte mindestens 4 mm höher als der Abdeckrost anschließen.
Vorschriften und Regelwerke
Vorschriften und Regelwerke
Beim Einbau sind die Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.
Diese sind zum Beispiel:
DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“
DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“
RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“
DIN EN 206-1 „Beton - Festlegung, Eigenschaften, Herstellung und Konformität“
DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung
und Konformität; Anwendungsregeln zu DIN EN 206-1“
