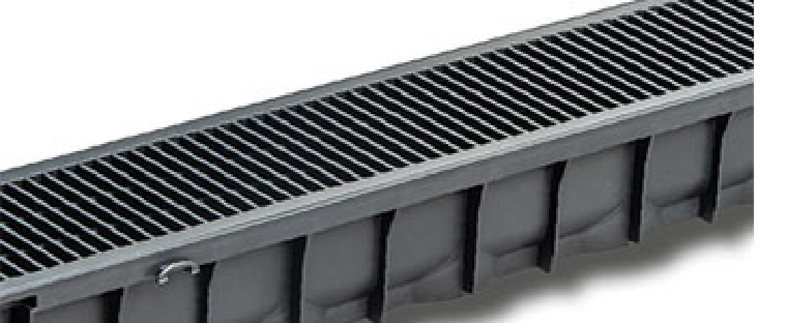

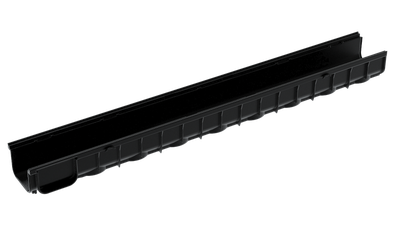

Kunststoffrinne
SELF PP
Zarge: -
Länge: 100 cm
Nennweite: 100 mm
![Bild Kunststoffrinne Bild Kunststoffrinne](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/0e/34/0e34f9fd-11ec-416c-ad54-72a15c88ca1b/kunststoff_pp_evo.jpg__800x0_q90_subsampling-2.jpg)
SELF PP Kunststoffrinne Produktspezifikationen | |
---|---|
Material | Kunststoff Polypropylen, Kunststoff (schwarz) |
Länge | 100 cm |
Breite | 12,1, 13,1 cm |
Höhe | 6,3, 8,4, 10,0, 16,0, cm |
Gewicht | 1,6 - 1,8, 2,2, 2,7, 3,9, 7,3 kg |
Nennweite | 100 |
Fugenausbildung | überlappende Fuge mit Rastsystem |
Verschluss | Rastverschluss, TwistLock-Verschluss |
Tragfähigkeit | A15 (Prüfkraft 15 kN) bis C250 (Prüfkraft 250 kN) |
ANRIN UNILINK®-Fuge
![Bild <p>ANRIN UNILINK<sup>®</sup>-Fuge</p> Bild <p>ANRIN UNILINK<sup>®</sup>-Fuge</p>](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/46/20/4620029b-7a1d-44f5-91f4-52345d6d10f4/unilink_fuge.jpg__0x150_q90_subsampling-2.jpg)
![Bild 2 <p>ANRIN UNILINK<sup>®</sup>-Fuge</p> Bild 2 <p>ANRIN UNILINK<sup>®</sup>-Fuge</p>](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/aa/ec/aaece3e1-9b34-4af0-91e0-317ec30a500c/unilink_fuge.jpg__0x150_q90_subsampling-2.jpg)
Das optimierte UNILINK®-Fugensystem hebt die traditionelle Unterscheidung von Rinnenanfang und Rinnenende auf. Elemente gleicher Bauhöhe können in beliebiger Ausrichtung zusammengefügt werden. Die symmetrisch geteilten Halbfugen ermöglichen die optionale Abdichtung der Stöße. Vertikal ausgerichtete Nuten und Federn unterstützen eine rationelle Verlegung:
Die Einbaurichtung kann dabei frei gewählt werden!
Die Flexibilität in der Planungs- und Einbauphase tritt mit der UNILINK®-Fuge in eine neue Dimension!
ANRIN Rast-Verschluss
![Bild ANRIN Rast-Verschluss Bild ANRIN Rast-Verschluss](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/6e/9a/6e9a96af-709c-4451-8cb3-3c2396c330bd/rast-verschluss.jpg__800x0_q90_subsampling-2.jpg)
Jahrzehntelange Erfahrung und gründliche Produktentwicklung in den Bereichen Montage, Wartung und Reinigung von Entwässerungssystemen haben überzeugende Lösungen für dauerhafte Verschlusstechniken hervorgebracht.
ANRIN Rast-Verschlüsse sind auf die jeweiligen Belastungsklassen optimiert und verbinden Sicherheit und Markenqualität mit funktionellem Design.
ANRIN Schraubverschluss
![Bild ANRIN Schraubverschluss Bild ANRIN Schraubverschluss](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/b3/65/b36535d2-5c33-4547-93b5-8cd0aeccad9b/schraub-verschluss.jpg__800x0_q90_subsampling-2.jpg)
Jahrzehntelange Erfahrung und gründliche Produktentwicklung in den Bereichen Montage, Wartung und Reinigung von Entwässerungssystemen haben überzeugende Lösungen für dauerhafte Verschlusstechniken hervorgebracht.
ANRIN Verschlüsse sind auf die jeweiligen Belastungsklassen optimiert und verbinden Sicherheit und Markenqualität mit funktionellem Design.
Zubehör für SELF PP 080
![Bild Adapter Bild Adapter](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/22/73/22736d1d-73a8-42fa-9290-2ba898e69047/self_pp_080_adapter.jpg__800x0_q90_subsampling-2.jpg)
Adapter
mit Schrauben zur Verbindung mit
Rohranschlüssen DN 100
SELF PP
![Bild Einlaufkasten Bild Einlaufkasten](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/8c/a4/8ca4277d-cb9d-4397-affe-b22fcf41b4aa/self_pp_evo_0100_einlaufkasten.jpg__800x0_q90_subsampling-2.jpg)
Einlaufkasten
Ausführung mit Kunststoffrost, Polyamid-
Kunststoffrost, Stegrost o. Gussrost OvalGrip
SELF PP
![Bild Stirnwand Paar Bild Stirnwand Paar](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/a6/9b/a69be78f-1c62-441e-b19a-32dcf169faed/self_pp_080_stirnwand_paar.jpg__800x0_q90_subsampling-2.jpg)
Stirnwand Paar
080 für Rinnennut u. Feder
SELF PP
![Bild Stirnwand-Set Bild Stirnwand-Set](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/22/18/221814d1-53b6-4ee4-aa80-131323cb790c/self_pp_evo_063_stirnwand_set.jpg__800x0_q90_subsampling-2.jpg)
Stirnwand-Set
SELF PP
SELF Einbauanleitung
Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben aufzunehmen und in die Umgebung des Baugrundes abzutragen.
Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.
Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. dem derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.
Wichtig: Roste beim Einbau einlegen.
![Bild 1 SELF PP Einbauanleitung Bild 1 SELF PP Einbauanleitung](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/98/da/98da91ee-6007-4940-a693-cb1c5ece0386/montageschritt_1_lay4.jpg__800x0_q90_subsampling-2.jpg)
1.
Graben ausheben. Tragschicht einfüllen und vorverdichten. Betonbett, 3 Teile Sand + 1 Teil Zement + 1 Teil Wasser, auf Tragschicht aufbauen.
![Bild 2 SELF PP Einbauanleitung Bild 2 SELF PP Einbauanleitung](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/80/a3/80a369d9-387d-4aa5-ac56-cfcc68dbfe0e/montageschritt_2_lay4.jpg__800x0_q90_subsampling-2.jpg)
2.
Rohranschlüsse an die Rohrleitung anschließen.
![Bild 3 SELF PP Einbauanleitung Bild 3 SELF PP Einbauanleitung](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/0c/0c/0c0cef2f-6b8f-4fff-b826-815247187b2d/montageschritt_3_lay4.jpg__800x0_q90_subsampling-2.jpg)
3.
Rinnenstrang, Einlaufkästen auf das Betonbett aufsetzen. Bauteile eben ausrichten.
![Bild 4 SELF PP Einbauanleitung Bild 4 SELF PP Einbauanleitung](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/e6/f1/e6f1790b-54b8-4ae3-a6cb-a7e12f4f425a/montageschritt_4_lay4.jpg__800x0_q90_subsampling-2.jpg)
4.
Stirnwände aufsetzen.
![Bild 5 SELF PP Einbauanleitung Bild 5 SELF PP Einbauanleitung](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/a0/52/a052bba8-8a97-46f2-b1f6-36c502a1e772/montageschritt_5_lay4.jpg__800x0_q90_subsampling-2.jpg)
5.
Die Reihe vervollständigen und die Bauteile eben ausrichten.
![Bild 6 SELF PP Einbauanleitung Bild 6 SELF PP Einbauanleitung](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/10/c4/10c45d5e-f4a2-4b1e-91e8-a2ddb295ac67/montageschritt_6_lay4.jpg__800x0_q90_subsampling-2.jpg)
6.
Betonbett verfüllen.
![Bild 7 SELF PP Einbauanleitung Bild 7 SELF PP Einbauanleitung](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/5e/a3/5ea35503-498c-47a6-b336-a72569d0d466/montageschritt_7_lay4.jpg__800x0_q90_subsampling-2.jpg)
7.
Pflaster verlegen.
![Bild 8 SELF PP Einbauanleitung Bild 8 SELF PP Einbauanleitung](https://anrin-live-841ff7ee96c64d399e0adcf1259-47ee8e0.aldryn-media.com/filer_public_thumbnails/filer_public/54/09/540985e0-b270-413f-b866-909ecd08e18e/montageschritt_8_lay3.jpg__800x0_q90_subsampling-2.jpg)
8.
Der Belag sollte 2 bis 5 mm höher als der Abdeckrost abschließen.
Vorschriften und Regelwerke
Vorschriften und Regelwerke
Beim Einbau sind die aktuellen Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.
Diese sind zum Beispiel:
DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“
DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“
RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“
DIN EN 206-1 „Beton- Festlegung, Eigenschaften, Herstellung und Konformität“
DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung
und Konformität; Anwendungsregeln zu DIN EN 206-1“
