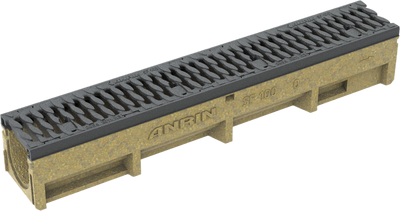

Schwerlastrinne

SF-100

Rinnenkörper: Polymerbeton
Zarge: KTL-beschichtet
Länge: 50 / 100 cm
Nennweite: 100 mm
SF-100 Schwerlastrinne Produktspezifikationen
Material Polymerbeton
Länge 50 / 100 cm
Breite 16,4 cm
Höhe 10,0 cm, 16,5 - 26,5 cm
Gewicht 19,0 - 42,0 kg
Nennweite 100
Fugenausbildung

UNILINK®-Fuge

Verschluss RapidLock-Verschluss
Tragfähigkeit F900 (Prüfkraft 900 kN)

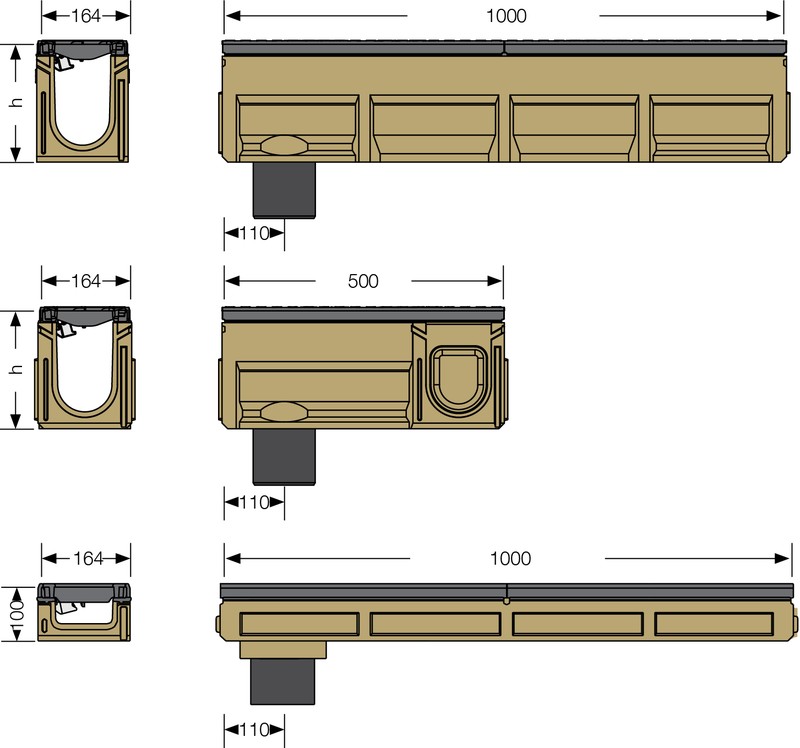

Rinnenmaße für SF-100

Bild Rinnenmaß für SF-100 Schwerlastrinne

ANRIN UNILINK®-Fuge

Bild <p>ANRIN UNILINK<sup>®</sup>-Fuge</p>
Bild 2 <p>ANRIN UNILINK<sup>®</sup>-Fuge</p>

Das optimierte UNILINK®-Fugensystem hebt die traditionelle Unterscheidung von Rinnenanfang und Rinnenende auf. Elemente gleicher Bauhöhe können in beliebiger Ausrichtung zusammengefügt werden. Die symmetrisch geteilten Halbfugen ermöglichen die optionale Abdichtung der Stöße. Vertikal ausgerichtete Nuten und Federn unterstützen eine rationelle Verlegung:
Die Einbaurichtung kann dabei frei gewählt werden!

Die Flexibilität in der Planungs- und Einbauphase tritt mit der UNILINK®-Fuge in eine neue Dimension!

ANRIN RapidLock-Verschluss

Bild ANRIN RapidLock-Verschluss

Dieser von ANRIN selbst entwickelte patentierte Verschluss vereint alle wichtigen Funktionen einer Rostverriegelung für die Aufnahme hoher Belastungen in einem stabilen und funktionalen Bauteil. Außerdem fügt er sich unauffällig und harmonisch in die attraktive Oberfläche des Gussrostes ein.

Vorteile:

·  Einfach einlegen und einrasten lassen
·  Selbstschließender RapidLock arretiert den Rost verkehrssicher
·  Bessere Aufnahme von Verkehrslasten durch Verzahnung von Rost und Rinnenkörper

·  Zuverlässige Funktion auch bei grober Verschmutzung
·  Einrasten und Aushebeln ohne Spezialwerkzeug

Zubehör für SF-100

Bild Dichtset

Dichtset

SF-100

Bild Einlaufkasten

Einlaufkasten

mit eingegossenem Rohrstutzen
DA/OD 110

SF-100

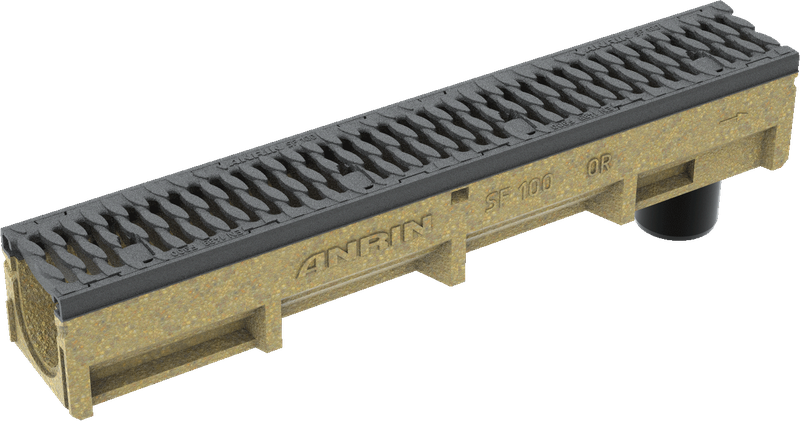

Bild Rinnenkörper

Rinnenkörper

100 cm
mit Rohrstutzen

SF-100

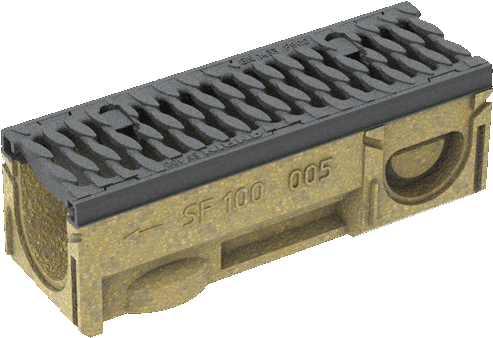

Bild Rinnenkörper

Rinnenkörper

50 cm

SF-100

Bild Rohrstutzen

Rohrstutzen

SF-100

Bild Stirnwand

Stirnwand

geschlossen

SF-100

Bild Stirnwand

Stirnwand

mit eingegossenem
Rohrstutzen DA/OD 110

SF-100

Bild Übergangsstück

Übergangsstück

SF-100

Zubehörmaße für SF-100 Einlaufkasten

Bild Zubehörmaße für SF-100 Einlaufkasten
