PRODUKTBESCHREIBUNG

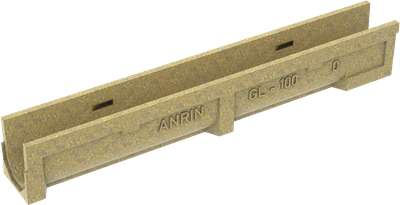

GL-100 Rinne Die ANRIN SELF GL-100 Rinne ist, wie der Name verrät, ein universelles Produkt im Garten- und Landschaftsbau für Belastungen bis Kl. C250. Der aufliegende Abdeckrost als Steg-, Maschen- oder Guss-Stegrost verdeckt die Betonkante der Rinne, sodass ein harmonischer Übergang zu Pflaster-, Platten- oder Natursteinoberflächen hergestellt werden kann.
-
PRODUKTINFORMATIONEN

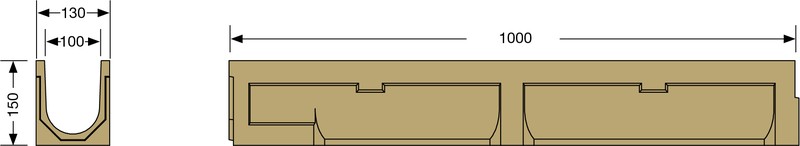

Material Polymerbeton Länge 50 / 100 cm Breite 13 cm Höhe 8 - 25 cm Gewicht 10 - 18 kg Nennweite 100 Fugenausbildung Nut und Feder
Verschlusssystem TwistLock-Verschluss Tragfähigkeit Verzinkter Stegrost Kl. A15, Maschenrost Kl. B125, Gussrost Kl. C250 -
SERVICE UND KONTAKT
Haben Sie Fragen zum Produkt?
Kontaktieren Sie uns gerne
Tel.: +49 (0) 29 47.97 81-0
E-Mail: info@anrin.com
Den zuständigen Ansprechpartner finden Sie über unsere PLZ-Suche
Zubehör für SELF GL-100

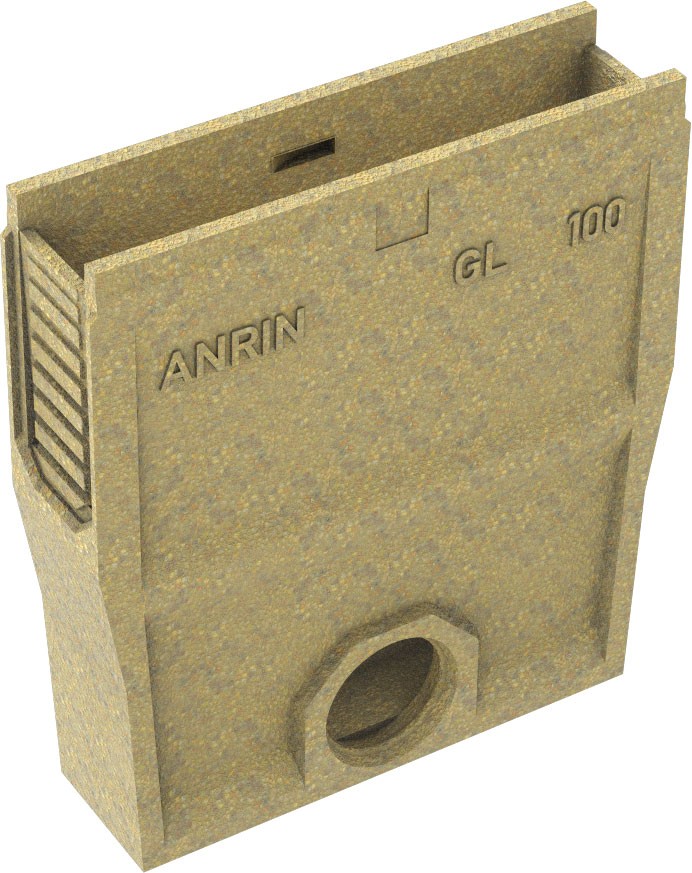

Einlaufkasten

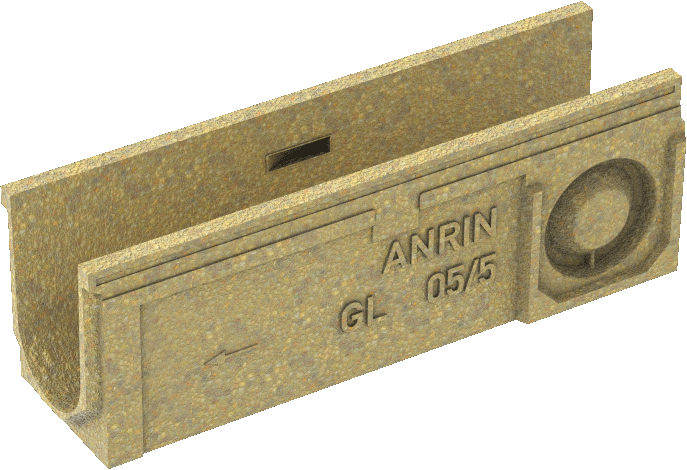

Rinnenkörper
50 cm

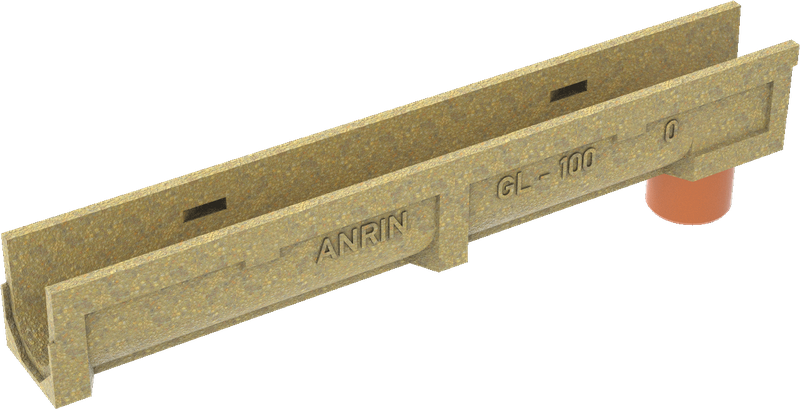

Rinnenkörper
100 cm
mit Rohrstutzen

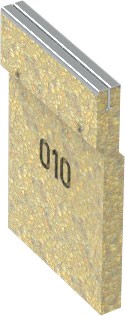

Stirnwand
Stirnwand
mit Rohrstutzen DA/OD 110
Passende Roste
Einbauanleitung
SELF Einbauanleitung
Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben aufzunehmen und in die Umgebung des Baugrundes abzutragen.
Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.
Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. dem derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.
Wichtig: Roste beim Einbau einlegen.
1.
Graben ausheben. Tragschicht einfüllen und vorverdichten. Betonbett, 3 Teile Sand + 1 Teil Zement + 1 Teil Wasser, auf Tragschicht aufbauen.
2.
Rohranschlüsse an die Rohrleitung anschließen.
3.
Rinnenstrang, Einlaufkästen auf das Betonbett aufsetzen. Bauteile eben ausrichten.
4.
Stirnwände aufsetzen.
5.
Die Reihe vervollständigen und die Bauteile eben ausrichten.
6.
Betonbett verfüllen.
7.
Pflaster verlegen.
8.
Der Belag sollte 2 bis 5 mm höher als der Abdeckrost abschließen.
Vorschriften und Regelwerke
Vorschriften und Regelwerke
Beim Einbau sind die aktuellen Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.
Diese sind zum Beispiel:
DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“
DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“
RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“
DIN EN 206-1 „Beton- Festlegung, Eigenschaften, Herstellung und Konformität“
DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung
und Konformität; Anwendungsregeln zu DIN EN 206-1“
