PRODUKTBESCHREIBUNG

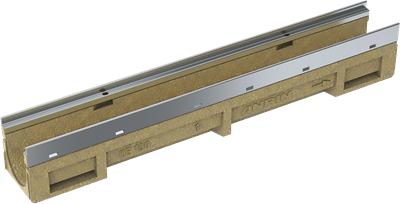

Die ANRIN Kantenschutzrinne KE-100 ist ein technisch hochentwickeltes Entwässerungssystem mit einem 6 mm starken Kantenschutzprofil aus verzinktem, KTL-beschichtetem Stahl oder Edelstahl. Geeignet für Belastungen von A15 bis E600, was den Einsatz in unterschiedlichen Verkehrsbereichen ermöglicht.
-
PRODUKTINFORMATIONEN
Material Polymerbeton Länge 50 / 100 cm Breite 13,6 cm Höhe 6,0 cm, 8,0 cm, 10,0 cm / 15,0 - 25,0 cm Gewicht 9,5 - 25,5 kg Nennweite 100 Kantenausbildung verzinkter Stahl Fugenausbildung UNILINK®-Fuge
Verschlusssystem TwistLock-Verschluss Tragfähigkeit Kl. A15 (Prüfkraft 15 kN) bis E600 (Prüfkraft 600 kN) -
SERVICE UND KONTAKT
Haben Sie Fragen zum Produkt?
Kontaktieren Sie uns gerne
Tel.: +49 (0) 29 47.97 81-0
E-Mail: info@anrin.com
Den zuständigen Ansprechpartner finden Sie über unsere PLZ-Suche
Zubehör für KE-100
Dichtset
Einlaufkasten
mit Schmutzfangeimer
NBR-Dichtringe DA/OD 110/160
Laubfangsieb
Stirnwand
geschlossen
Stirnwand_KE_100_Rohrstutzen_V
Übergangsstück
Venturi-Einsatz
vormontiert
Passende Roste
Einbauanleitung
Einbauanleitung KE-100
ANRIN Kantenschutzsysteme aus Polymerbeton
Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe, statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben, aufzunehmen und in die Umgebung des Baugrundes abzutragen.
Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.
Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. den derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.
Wichtig: Roste beim Einbau einlegen.
1.
Graben ausheben. Tragschicht einbauen und verdichten. Betonbett (C 12/15 bis Kl. C250 ) auf Tragschicht aufbringen.
2.
Rohranschlüsse an die Rohrleitung anschließen.
3.
Erstes Rinnenelement, ggf. Einlaufkasten auf das Betonbett aufsetzen. Bauteile an Schnur ausrichten.
4.
Stirnwände ansetzen.
5.
Den Strang vervollständigen und Bauteile an Schnur ausrichten.
6.
Fundamentbeton entlang der Rinnenflanke einbauen.
7.
Oberbelag verlegen.
8.
Der Belag sollte mindestens 4 mm höher als der Abdeckrost anschließen.
Vorschriften und Regelwerke
Vorschriften und Regelwerke
Beim Einbau sind die Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.
Diese sind zum Beispiel:
DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“
DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“
RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“
DIN EN 206-1 „Beton - Festlegung, Eigenschaften, Herstellung und Konformität“
DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung
und Konformität; Anwendungsregeln zu DIN EN 206-1“
