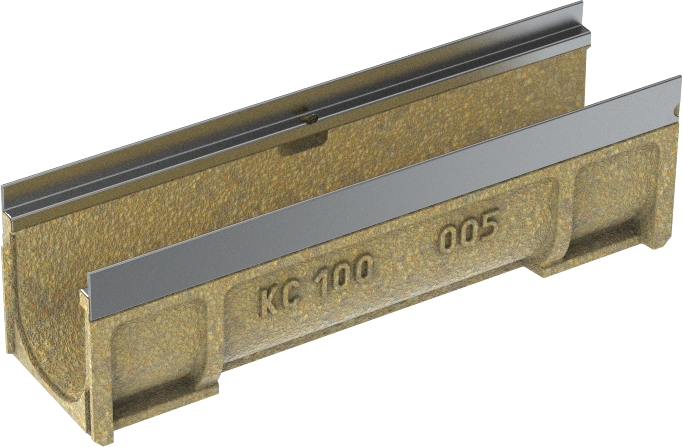

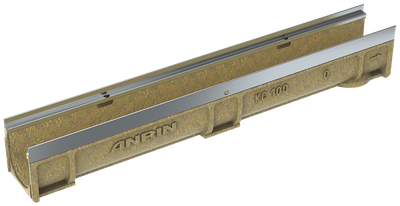

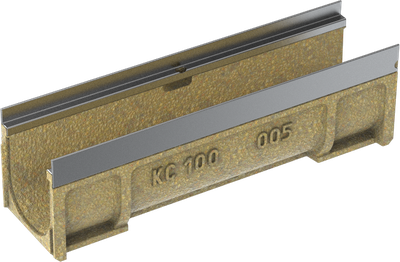

Kantenschutzrinne
KC-100
Zarge: Verzinkter Stahl
Länge: 100 cm
Nennweite: 100 mm
Passende Roste
| KC-100 Kantenschutzrinne Produktspezifikationen | |
|---|---|
| Material | Polymerbeton |
| Länge | 100 cm |
| Breite | 13 cm |
| Höhe | 10 - 15 cm |
| Gewicht | 8,3 - 12,4 kg |
| Nennweite | 100 |
| Fugenausbildung | UNILINK®-Fuge |
| Verschluss | TwistLock-Verschluss |

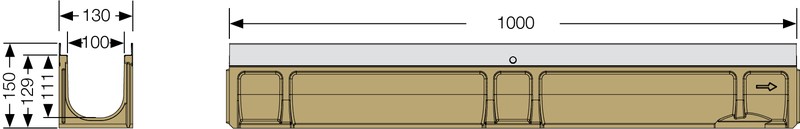

Rinnenmaße für KC-100
ANRIN UNILINK®-Fuge
Das optimierte UNILINK®-Fugensystem hebt die traditionelle Unterscheidung von Rinnenanfang und Rinnenende auf. Elemente gleicher Bauhöhe können in beliebiger Ausrichtung zusammengefügt werden. Die symmetrisch geteilten Halbfugen ermöglichen die optionale Abdichtung der Stöße. Vertikal ausgerichtete Nuten und Federn unterstützen eine rationelle Verlegung:
Die Einbaurichtung kann dabei frei gewählt werden!
Die Flexibilität in der Planungs- und Einbauphase tritt mit der UNILINK®-Fuge in eine neue Dimension!
ANRIN TwistLock-Verschluss
Jahrzehntelange Erfahrung und gründliche Produktentwicklung in den Bereichen Montage, Wartung und Reinigung von Entwässerungssystemen haben überzeugende Lösungen für dauerhafte Verschlusstechniken hervorgebracht.
ANRIN Rost-Verschlüsse sind auf die jeweiligen Belastungsklassen optimiert und verbinden Sicherheit und Markenqualität mit funktionellem Design.
Der TwistLock-Verschluss findet seine Anwendung bei den Rost-Ausführungen für Rinnen der Nennweite 100 mm.
Vorteile:
· Auflegen – eine Umdrehung – fest
· Montage ohne Spezialwerkzeuge
· Kein Klappern, kein Lockern
· Keine störenden Stege im Rinneninnenbereich
· Wartungsfreundlich
· Korrosionsbeständig
Zubehör für KC-100

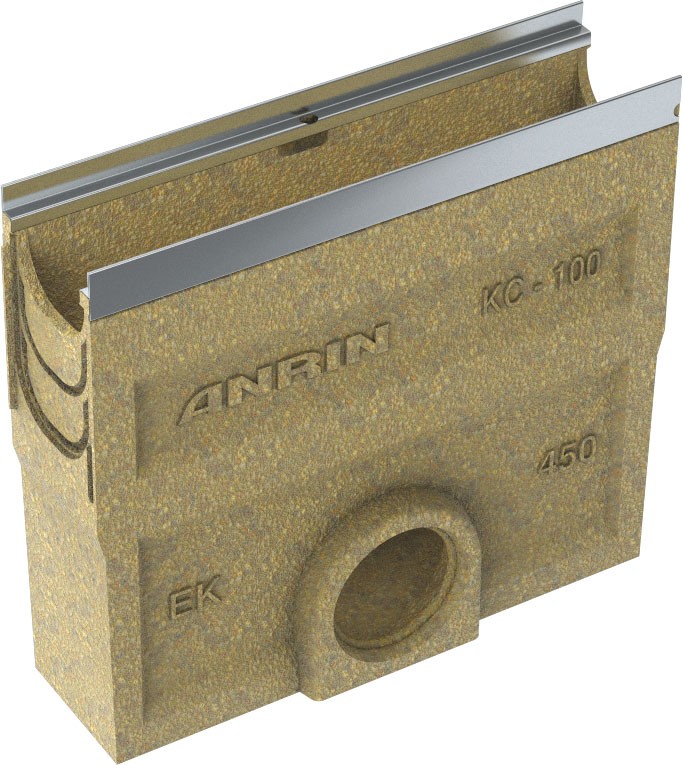

Einlaufkasten
mit Schmutzfangeimer
NBR-Dichtringe DA/OD 110/160
KC-100
Rohrstutzen
KC-100
Stirnwand
mit Rohrstutzen DA/OD 110
KC-100
Stirnwand
geschlossen
KC-100
Zubehörmaß für KC-100 Einlaufkasten
Einbauanleitung KE-100
ANRIN Kantenschutzsysteme aus Polymerbeton
Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe, statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben, aufzunehmen und in die Umgebung des Baugrundes abzutragen.
Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.
Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. den derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.
Wichtig: Roste beim Einbau einlegen.
1.
Graben ausheben. Tragschicht einbauen und verdichten. Betonbett (C 12/15 bis Kl. C250 ) auf Tragschicht aufbringen.
2.
Rohranschlüsse an die Rohrleitung anschließen.
3.
Erstes Rinnenelement, ggf. Einlaufkasten auf das Betonbett aufsetzen. Bauteile an Schnur ausrichten.
4.
Stirnwände ansetzen.
5.
Den Strang vervollständigen und Bauteile an Schnur ausrichten.
6.
Fundamentbeton entlang der Rinnenflanke einbauen.
7.
Oberbelag verlegen.
8.
Der Belag sollte mindestens 4 mm höher als der Abdeckrost anschließen.
Vorschriften und Regelwerke
Vorschriften und Regelwerke
Beim Einbau sind die Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.
Diese sind zum Beispiel:
DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“
DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“
RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“
DIN EN 206-1 „Beton - Festlegung, Eigenschaften, Herstellung und Konformität“
DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung
und Konformität; Anwendungsregeln zu DIN EN 206-1“
