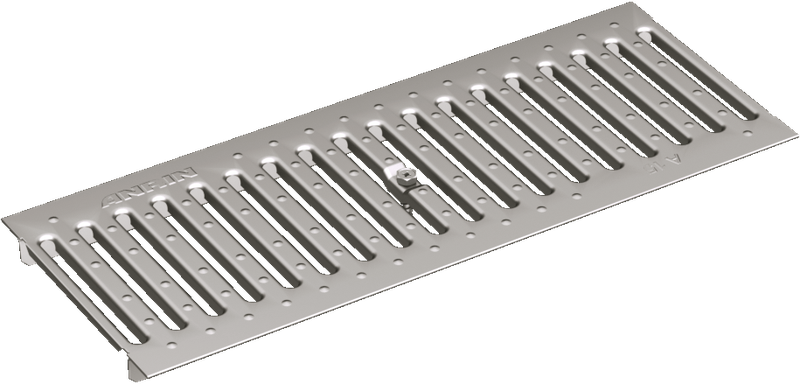

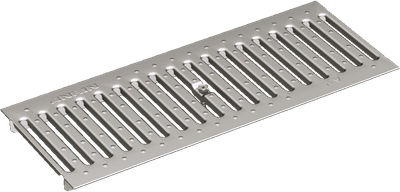

Stegrost

Material: verzinkter Stahl
Länge: 50, 100 cm
Belastungsklassen: A15

Passende Rinnenkörper

SELF-150 Rinne
Belastungsklassen:
C250
Bild Rinne

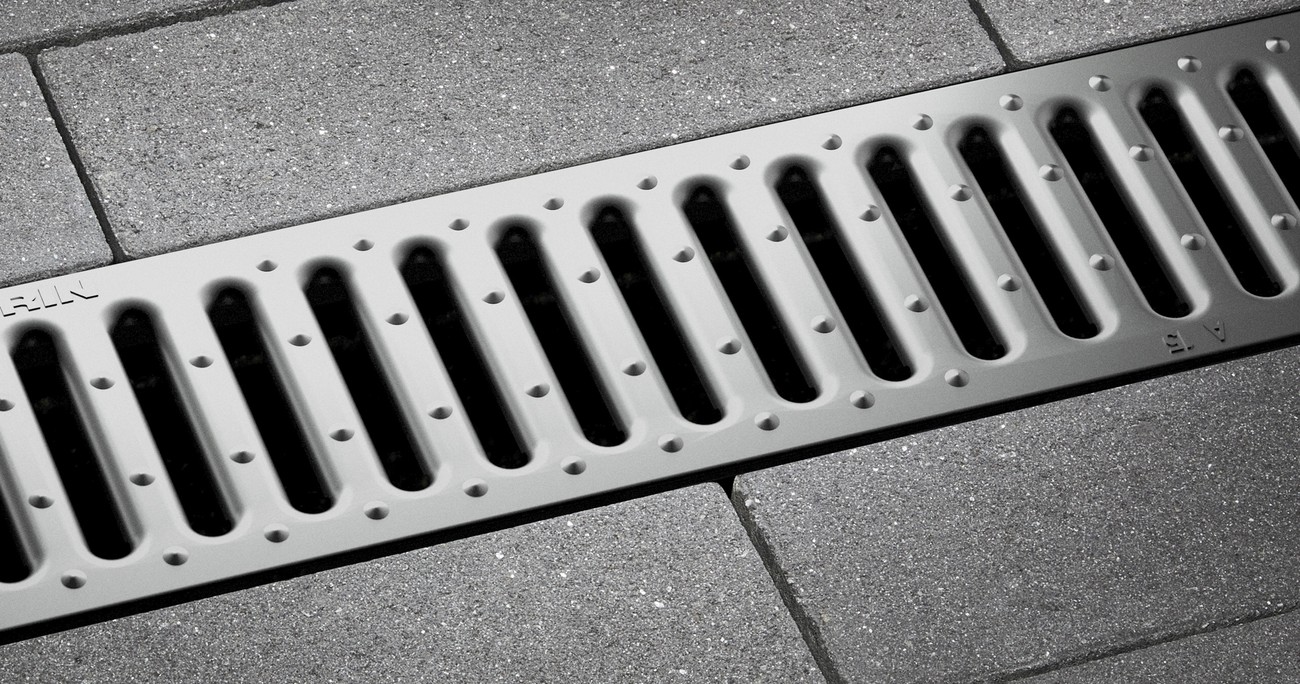

Bild Stegrost

Der Rost steht repräsentativ für die gesamte Designlinie.

ANRIN SELF-Bauelemente aus Polymerbeton

Die ANRIN SELF -150 Rinnen, finden ausschließlich im Haus- und Wohnungsbau Verwendung. Einsatzschwerpunkte sind Grundstückszufahrten, Hofflächen und Terrassen.

SELF-150 Rinne Produktspezifikationen
Material Polymerbeton
Länge 50 / 100 cm
Breite 20 cm
Höhe 8,0 cm, 15,0 cm cm
Gewicht 9 - 17,8 kg
Nennweite 150
Fugenausbildung

UNILINK®-Fuge

Verschluss Schraubverschluss
Tragfähigkeit verzinkter Stegrost Kl. A15, Maschenrost Kl. B125 , Gussrost Kl. C250

Rinnenmaße für SELF-150

Bild Rinnenmaß für SELF-150 Rinne

ANRIN UNILINK®-Fuge

Bild <p>ANRIN UNILINK<sup>®</sup>-Fuge</p>
Bild 2 <p>ANRIN UNILINK<sup>®</sup>-Fuge</p>

Das optimierte UNILINK®-Fugensystem hebt die traditionelle Unterscheidung von Rinnenanfang und Rinnenende auf. Elemente gleicher Bauhöhe können in beliebiger Ausrichtung zusammengefügt werden. Die symmetrisch geteilten Halbfugen ermöglichen die optionale Abdichtung der Stöße. Vertikal ausgerichtete Nuten und Federn unterstützen eine rationelle Verlegung:
Die Einbaurichtung kann dabei frei gewählt werden!

Die Flexibilität in der Planungs- und Einbauphase tritt mit der UNILINK®-Fuge in eine neue Dimension!

ANRIN Schraubverschluss

Bild ANRIN Schraubverschluss

Jahrzehntelange Erfahrung und gründliche Produktentwicklung in den Bereichen Montage, Wartung und Reinigung von Entwässerungssystemen haben überzeugende Lösungen für dauerhafte Verschlusstechniken hervorgebracht.

ANRIN Verschlüsse sind auf die jeweiligen Belastungsklassen optimiert und verbinden Sicherheit und Markenqualität mit funktionellem Design.

Zubehör für SELF-150

Bild Einlaufkasten

Einlaufkasten

SELF-150

Bild Rinnenkörper

Rinnenkörper

50 cm

SELF-150

Bild Stirnwand

Stirnwand

SELF-150

Bild Stirnwand

Stirnwand

mit Rohrstutzen DA/OD 160

SELF-150

Zubehörmaße für SELF-150 Einlaufkasten

Bild Zubehörmaße für SELF-150 Einlaufkasten

SELF Einbauanleitung

Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben aufzunehmen und in die Umgebung des Baugrundes abzutragen.

Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.

Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. dem derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.

Wichtig: Roste beim Einbau einlegen.

Bild 1 SELF-150 Einbauanleitung

1.

Graben ausheben. Tragschicht einfüllen und vorverdichten. Betonbett, 3 Teile Sand + 1 Teil Zement + 1 Teil  Wasser, auf Tragschicht aufbauen.

Bild 2 SELF-150 Einbauanleitung

2.

Rohranschlüsse an die Rohrleitung anschließen.

Bild 3 SELF-150 Einbauanleitung

3.

Rinnenstrang, Einlaufkästen auf das Betonbett aufsetzen. Bauteile eben ausrichten.

Bild 4 SELF-150 Einbauanleitung

4.

Stirnwände aufsetzen.

Bild 5 SELF-150 Einbauanleitung

5.

Die Reihe vervollständigen und die Bauteile eben ausrichten.

Bild 6 SELF-150 Einbauanleitung

6.

Betonbett verfüllen.

Bild 7 SELF-150 Einbauanleitung

7.

Pflaster verlegen.

Bild 8 SELF-150 Einbauanleitung

8.

Der Belag sollte 2 bis 5 mm höher als der Abdeckrost abschließen.

Vorschriften und Regelwerke

Vorschriften und Regelwerke
Beim Einbau sind die aktuellen Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.


Diese sind zum Beispiel:
DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“
DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“
RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“
DIN EN 206-1 „Beton- Festlegung, Eigenschaften, Herstellung und Konformität“
DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung
und Konformität; Anwendungsregeln zu DIN EN 206-1“
