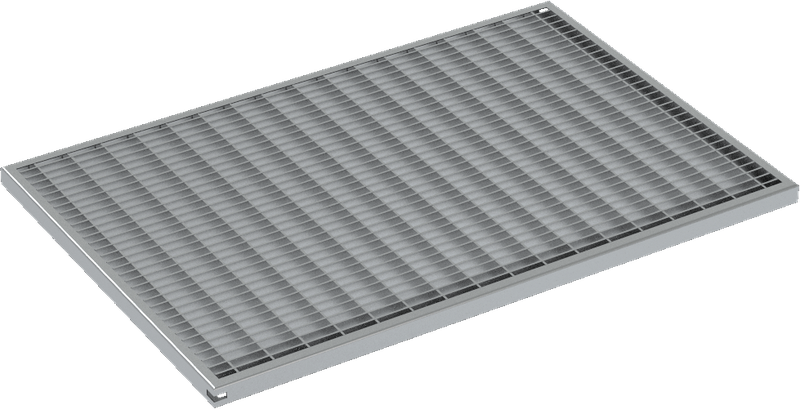

Gitterrost

Maschenweite 9 x 30 mm

Material: feuerverzinkter Stahl
Länge: 60, 75, 100 cm
Belastungsklassen: A15
Bild Gitterrost

Passende Rinnenkörper

SELF Komfort-Schuhabstreifer (60 x 40 mm)
Belastungsklassen:
A15
Bild (60 x 40 mm)
SELF Komfort-Schuhabstreifer (75 x 50 mm)
Belastungsklassen:
A15
Bild (75 x 50 mm)
SELF Komfort-Schuhabstreifer (100 x 50 mm)
Belastungsklassen:
A15
Bild (100 x 50 mm)

SELF Komfort-Schuhabstreifer

Um Eingangsbereiche im Wohnungsbau sauber und trocken zu halten und gleichzeitig repräsentativ zu gestalten, werden alle ANRIN SELF Komfort-Schuhabstreifer in die neue Bodenfläche integriert. So bleibt auch bei intensiver Beanspruchung der Schmutz immer vor der Haustür. Moderne Rauten- oder Maschenroste aus verzinktem Stahl und Aluminiumroste mit Gummi- oder Nadelvliesstreifen bieten für jeden Einsatzzweck die richtige Lösung.

SELF Komfort-Schuhabstreifer (60 x 40 mm) Produktspezifikationen
Material Polymerbeton
Länge 60 cm
Breite 40 cm
Höhe 8 cm
Gewicht 11,7 kg
Abdeckrost Aluminiumrost, Gitterrost, Rautenrost
SELF Komfort-Schuhabstreifer (75 x 50 mm) Produktspezifikationen
Material Polymerbeton
Länge 75 cm
Breite 50 cm
Höhe 8 cm
Gewicht 19,7 kg
Abdeckrost Aluminiumrost, Gitterrost, Rautenrost
SELF Komfort-Schuhabstreifer (100 x 50 mm) Produktspezifikationen
Material Polymerbeton
Länge 100 cm
Breite 50 cm
Höhe 8 cm
Gewicht 22,9 kg
Abdeckrost Aluminiumrost, Gitterrost, Rautenrost

SELF Komfort-Schuhabstreifer Einbauanleitung

SELF Komfort-Schuhabstreifer in 3 praxisgerechten Größen

Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. den derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.



Wichtig: Roste beim Einbau einlegen.

Bild 1 SELF Komfort-Schuhabstreifer Einbauanleitung

1.

Grube ausheben. Splitt-, oder Ortbetonbett einfüllen und Anschlussrohr, sofern vorgesehen, heranführen.

Bild 2 SELF Komfort-Schuhabstreifer Einbauanleitung

2.

Abstreiferkasten auf das Split-, oder Ortbetonbett aufsetzen. Ggf. Rohrleitung anschließen und höhengerecht ausrichten.

Bild 3 SELF Komfort-Schuhabstreifer Einbauanleitung

3.

Abdeckrost einlegen und umgebenden Bodenbelag verlegen.

Vorschriften und Regelwerke

Beim Einbau sind die Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.



Diese sind zum Beispiel:

DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“

DIN 19580 „Entwässerungsrinnen für Verkehrsflächen“

RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“

DIN EN 206-1 „Beton - Festlegung, Eigenschaften, Herstellung und Konformität“

DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung

und Konformität; Anwendungsregeln zu DIN EN 206-1“
