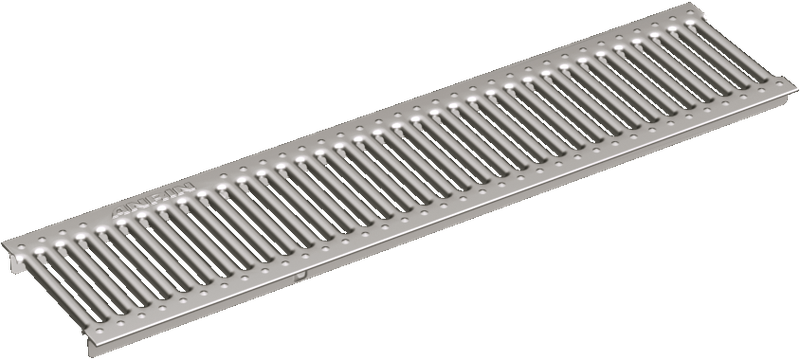

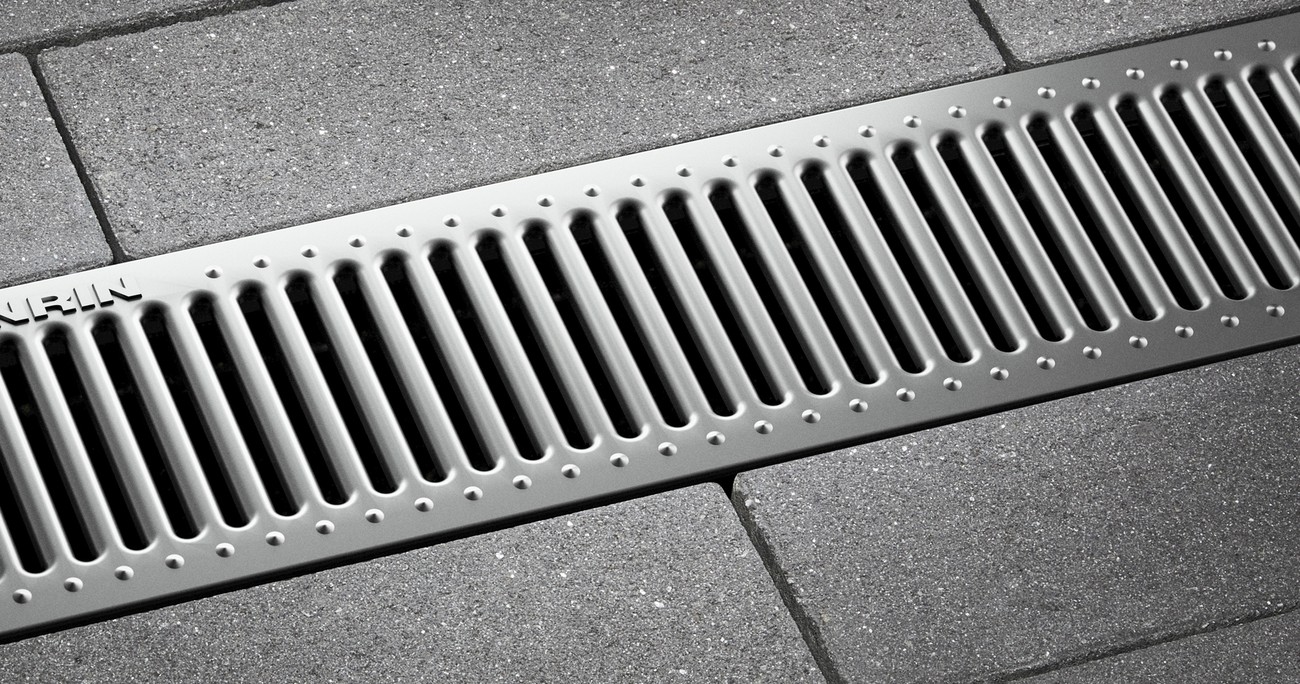

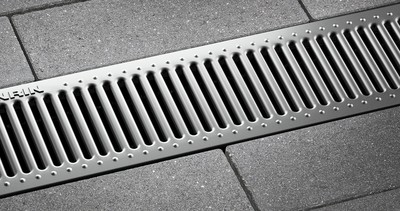

Stegrost HEELGUARD

Material: verzinkter Stahl
Länge: 50, 100 cm
Belastungsklassen: A15

Passende Rinnenkörper

SELF-100 Smart Rinne
Belastungsklassen:
A15, B125
Bild Rinne

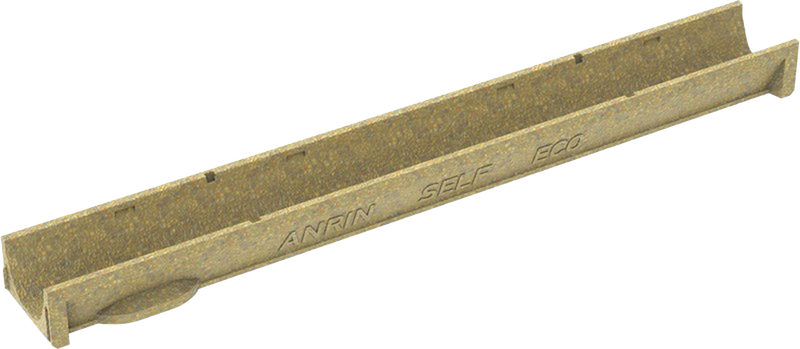

SELF ECO Rinne
Belastungsklassen:
A15, B125
Bild Rinne

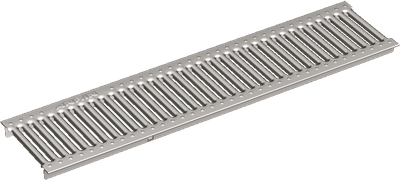

Bild Stegrost HEELGUARD

Der Rost steht repräsentativ für die gesamte Designlinie.

ANRIN SELF Bauelemente aus Polymerbeton

Die ANRIN SELF ECO Rinnen mit ihrer geringen Bauhöhe von 8 cm finden ausschließlich im Haus- und Wohnungsbau Verwendung. Einsatzschwerpunkte sind Gehwege, Hofflächen, Hauseingänge und Terrassen.

SELF-100 Smart Rinne Produktspezifikationen
Material Polymerbeton
Länge 50 / 100 cm
Breite 12,2 cm
Höhe 9,6 - 10,3 cm
Gewicht 4,2 - 12,4 kg
Nennweite 100
Fugenausbildung

UNILINK®-Fuge

Verschluss Rast-Verschluss
Tragfähigkeit Stegrost HEELGUARD, Stahl verzinkt, Edelstahl, Kl.A15; Maschenrost, Stahl verzinkt, Kl. B125; Längsprofilrost, Edelstahl, Kl. A15; Stegrost OvalGrip, Gusseisen, Kl. B125; Stegrost OvalGrip, Kunststoff, Kl. B 125
Abdeckrost Längsprofilrost, Maschenrost, Polyamid Stegrost OvalGrip, Stegrost HEELGUARD, Stegrost OvalGrip Design

Rinnenmaße für SELF-100 Smart

Bild Rinnenmaß für SELF-100 Smart Rinne

ANRIN Rast-Verschluss

Bild ANRIN Rast-Verschluss

Jahrzehntelange Erfahrung und gründliche Produktentwicklung in den Bereichen Montage, Wartung und Reinigung von Entwässerungssystemen haben überzeugende Lösungen für dauerhafte Verschlusstechniken hervorgebracht.

ANRIN Rast-Verschlüsse sind auf die jeweiligen Belastungsklassen optimiert und verbinden Sicherheit und Markenqualität mit funktionellem Design.

Zubehör für SELF-100 Smart

Bild Einlaufkasten

Einlaufkasten



SELF-100 Smart

Bild Laubfangsieb

Laubfangsieb

SELF-100 Smart

Bild Stirnwand PP aus Polypropylen

Stirnwand PP aus Polypropylen

schwarz

SELF-100 Smart

Bild Stirnwand PP aus Polypropylen

Stirnwand PP aus Polypropylen

grau mit Rohrstutzen

SELF-100 Smart

Bild Stirnwand PP aus Polypropylen

Stirnwand PP aus Polypropylen

schwarz

SELF-100 Smart

Bild Stirnwand PP aus Polypropylen

Stirnwand PP aus Polypropylen

grau

SELF-100 Smart

Bild Venturi-Einsatz

Venturi-Einsatz

vormontiert

SELF-100 Smart

Zubehörmaße für SELF-100 Smart

Bild Zubehörmaße für SELF-100 Smart

SELF Einbauanleitung

Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben aufzunehmen und in die Umgebung des Baugrundes abzutragen.

Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.

Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. dem derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.

Wichtig: Roste beim Einbau einlegen.

Bild 1 SELF-100 Smart Einbauanleitung

1.

Graben ausheben. Tragschicht einfüllen und vorverdichten. Betonbett, 3 Teile Sand + 1 Teil Zement + 1 Teil  Wasser, auf Tragschicht aufbauen.

Bild 2 SELF-100 Smart Einbauanleitung

2.

Rohranschlüsse an die Rohrleitung anschließen.

Bild 3 SELF-100 Smart Einbauanleitung

3.

Rinnenstrang, Einlaufkästen auf das Betonbett aufsetzen. Bauteile eben ausrichten.

Bild 4 SELF-100 Smart Einbauanleitung

4.

Stirnwände aufsetzen.

Bild 5 SELF-100 Smart Einbauanleitung

5.

Die Reihe vervollständigen und die Bauteile eben ausrichten.

Bild 6 SELF-100 Smart Einbauanleitung

6.

Betonbett verfüllen.

Bild 7 SELF-100 Smart Einbauanleitung

7.

Pflaster verlegen.

Bild 8 SELF-100 Smart Einbauanleitung

8.

Der Belag sollte 2 bis 5 mm höher als der Abdeckrost abschließen.

Vorschriften und Regelwerke

Vorschriften und Regelwerke
Beim Einbau sind die aktuellen Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.


Diese sind zum Beispiel:
DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“
DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“
RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“
DIN EN 206-1 „Beton- Festlegung, Eigenschaften, Herstellung und Konformität“
DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung
und Konformität; Anwendungsregeln zu DIN EN 206-1“

SELF ECO Rinne Produktspezifikationen
Material Polymerbeton
Länge 50 / 100 cm
Breite 12 cm
Höhe 8 cm
Gewicht 3,2 - 6,3 kg
Nennweite 100
Fugenausbildung

UNILINK®-Fuge

Verschluss Rast-Verschluss
Tragfähigkeit Verzinkter Stegrost HEELGUARD Kl. A15, Guss-Stegrost HEELGUARD Kl. B125

Rinnenmaße für SELF ECO

Bild Rinnenmaß für SELF ECO Rinne

ANRIN UNILINK®-Fuge

Bild <p>ANRIN UNILINK<sup>®</sup>-Fuge</p>
Bild 2 <p>ANRIN UNILINK<sup>®</sup>-Fuge</p>

Das optimierte UNILINK®-Fugensystem hebt die traditionelle Unterscheidung von Rinnenanfang und Rinnenende auf. Elemente gleicher Bauhöhe können in beliebiger Ausrichtung zusammengefügt werden. Die symmetrisch geteilten Halbfugen ermöglichen die optionale Abdichtung der Stöße. Vertikal ausgerichtete Nuten und Federn unterstützen eine rationelle Verlegung:
Die Einbaurichtung kann dabei frei gewählt werden!

Die Flexibilität in der Planungs- und Einbauphase tritt mit der UNILINK®-Fuge in eine neue Dimension!

ANRIN Rast-Verschluss

Bild ANRIN Rast-Verschluss

Jahrzehntelange Erfahrung und gründliche Produktentwicklung in den Bereichen Montage, Wartung und Reinigung von Entwässerungssystemen haben überzeugende Lösungen für dauerhafte Verschlusstechniken hervorgebracht.

ANRIN Rast-Verschlüsse sind auf die jeweiligen Belastungsklassen optimiert und verbinden Sicherheit und Markenqualität mit funktionellem Design.

Zubehör für SELF ECO

Bild Einlaufkasten

Einlaufkasten

SELF ECO

Bild Rinnenkörper

Rinnenkörper

50 cm

SELF ECO

Bild Stirnwand

Stirnwand

mit Rohrstutzen DA/OD 110

SELF ECO

Bild Stirnwand PP aus Polypropylen

Stirnwand PP aus Polypropylen

grau

SELF ECO

Bild Stirnwand PP aus Polypropylen

Stirnwand PP aus Polypropylen

schwarz

SELF ECO

Zubehörmaß für SELF ECO Einlaufkasten

Bild Zubehörmaß für SELF ECO Einlaufkasten

SELF Einbauanleitung

Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben aufzunehmen und in die Umgebung des Baugrundes abzutragen.

Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.

Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. dem derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.

Wichtig: Roste beim Einbau einlegen.

Bild 1 SELF ECO Einbauanleitung

1.

Graben ausheben. Tragschicht einfüllen und vorverdichten. Betonbett, 3 Teile Sand + 1 Teil Zement + 1 Teil  Wasser, auf Tragschicht aufbauen.

Bild 2 SELF ECO Einbauanleitung

2.

Rohranschlüsse an die Rohrleitung anschließen.

Bild 3 SELF ECO Einbauanleitung

3.

Rinnenstrang, Einlaufkästen auf das Betonbett aufsetzen. Bauteile eben ausrichten.

Bild 4 SELF ECO Einbauanleitung

4.

Stirnwände aufsetzen.

Bild 5 SELF ECO Einbauanleitung

5.

Die Reihe vervollständigen und die Bauteile eben ausrichten.

Bild 6 SELF ECO Einbauanleitung

6.

Betonbett verfüllen.

Bild 7 SELF ECO Einbauanleitung

7.

Pflaster verlegen.

Bild 8 SELF ECO Einbauanleitung

8.

Der Belag sollte 2 bis 5 mm höher als der Abdeckrost abschließen.

Vorschriften und Regelwerke

Vorschriften und Regelwerke
Beim Einbau sind die aktuellen Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.


Diese sind zum Beispiel:
DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“
DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“
RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“
DIN EN 206-1 „Beton- Festlegung, Eigenschaften, Herstellung und Konformität“
DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung
und Konformität; Anwendungsregeln zu DIN EN 206-1“
