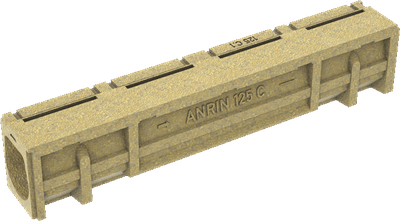

Rinne 125 (C.1 - C.4)
Länge: 100 cm
Für die steigende Zahl von Kampfbahnen mit höhengleichen Spielfeldern wurde die NW 125 Schlitzrinne entwickelt. Dieses System gewährt ein Höchstmaß an Variabilität in Bezug auf verschiedene Anlagenbereiche. Die Vermeidung von Stolperkanten erhöht den Nutzungskomfort und vereinfacht die Pflege. Um den Bestimmungen des Internationalen Leichtathletikverbandes zu entsprechen, reicht es aus, bei Bedarf (z. B. im Falle eines Wettkampfes) die Rinnenkörper entlang der Laufbahninnenseite mit einer mobilen Zarge oder Kunststoffabdeckung zu versehen.
| Produktspezifikation | 128 C.1 - C.4 | Abdeckung |
| Material | Polymerbeton | Polymerbeton |
| Länge | 100 cm | 100 cm |
| Breite | 16,0 cm | 16,0 cm |
| Höhe | 18,7 - 20,0 cm | 5,0 cm |
| Gewicht | 22,5 - 25,0 kg | - |
Einsatzgebiet
| Einsatzgebiet |
| Kampfbahnen mit Höhengleichheit von Spielfeld, Laufbahn und/oder Segmenten |
| Bundeswehr-Sportanlagen |
| ANRIN SPORT Entwässerungssystem 125, offene Rinne | |
| Rinne Typ 125 C.1, gerade, einseitig beschichtbar, in den Geraden | Art. 04112110 |
| Rinne Typ 125 C.2, gebogen, einseitig beschichtbar, im Übergangsbereich Spielfeld/Segment | Art. 04112210 |
| Rinne Typ 125 C.3, gebogen beidseitig beschichtbar, im Segment | Art. 04112310 |
| Rinne Typ 125 C.4, gerade, beidseitig beschichtbar, in den Geraden | Art. 04112410 |
| Rinne Typ 125 R.1, gerade, einseitig beschichtbar, mit Revisionsöffnung, in den Geraden | Art. 04112120 |
| Rinne Typ 125 R.2, gebogen, eins. beschichtbar, mit Revisionsöffnung, im Übergangsbereich Spielfeld/Segment | Art. 04112220 |
| Rinne Typ 125 R.3, gebogen, beidseitig beschichtbar, mit Revisionsöffnung, im Segment | Art. 04112320 |
| Rinne Typ 125 R.4, gerade, beidseitig beschichtbar, mit Revisionsöffnung, in den Geraden | Art. 04112420 |
| Einlaufkasten Typ 125 L.1, mit Schlitzdeckel, einseitig beschichtbar, in den Geraden | Art. 04119010 |
| Einlaufkasten Typ 125 L.3, mit Schlitzdeckel, beidseitig beschichtbar, im Segment | Art. 04119030 |
| Kunststoffabdeckung, PE-HD, weiß, mobil, gerade | Art. 04373000 |
| Kunststoffabdeckung, PE-HD, weiß, mobil, gebogen | Art. 04374000 |
Einbauanleitungen

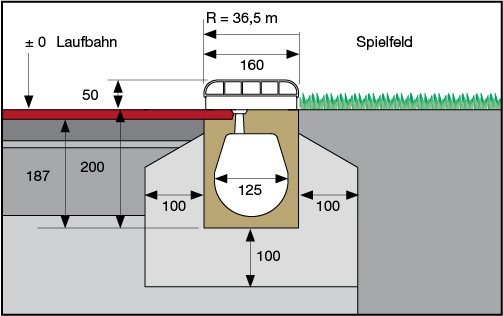

ANRIN SPORT
Entwässerungssystem 125
Schlitzrinne
Rinne 125 C.1/C.2
Rinne 125 R.1/R.2
• gerade/gebogen
• Kunststoffabdeckung (weiß)
• einseitig beschichtbar

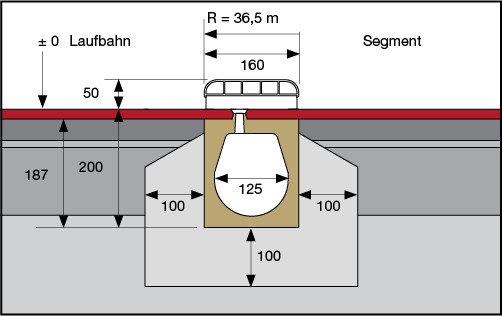

ANRIN SPORT
Entwässerungssystem 125
Schlitzrinne
Rinne 125 C.3/C.4
Rinne 125 R.3/R.4
• gerade/gebogen
• Kunststoffabdeckung (weiß)
• beidseitig beschichtbar

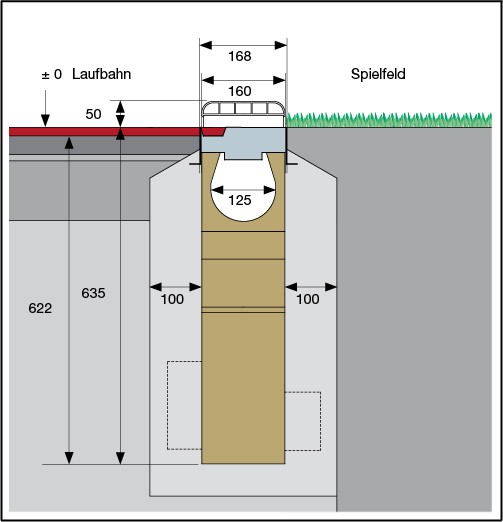

ANRIN SPORT
Entwässerungssystem 125
Schlitzrinne Einlaufkasten Typ 125 L.1, mit
Schlitzdeckel, einseitig
beschichtbar, in den Geraden
• Kunststoffabdeckung (weiß)

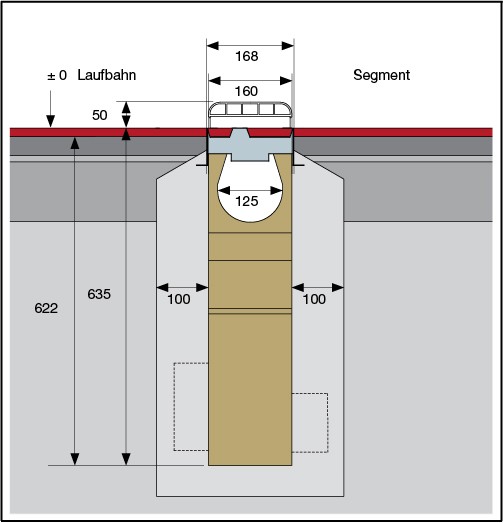

ANRIN SPORT
Entwässerungssystem 125
Schlitzrinne Einlaufkasten Typ 125 L.3, mit
Schlitzdeckel beidseitig
beschichtbar, im Segment
• Kunststoffabdeckung (weiß)
Zubehör
Einlaufkasten 125 L.1
mit Alu-Winkelrahmen u. einseitig
beschichtbarem Schlitzdeckel mit
PE-Schlammeimer u. Vorformungen
DA/OD 110/160
Rinne 125 (C.1 - C.4)
Einlaufkasten 125 L.3
mit Alu-Winkelrahmen u. beidseitig
beschichtbarem Schlitzdeckel mit
PE-Schlammeimer u. Vorformungen
DA/OD 110/160
Rinne 125 (C.1 - C.4)
Kunststoffabdeckung
RPE-HD (weiß)
gerade/gebogen (R = 36,5 m)
Rinne 125 (C.1 - C.4)
| Produktspezifikationen | Einlaufkasten | Abdeckung |
| Material | Polymerbeton | Kunststoff |
| Länge | 50 cm | 100 cm |
| Breite | 16,0 cm | 16,0 cm |
| Höhe | 63,5 cm | 5,0 cm |
| Gewicht | 29,9 kg | - |
