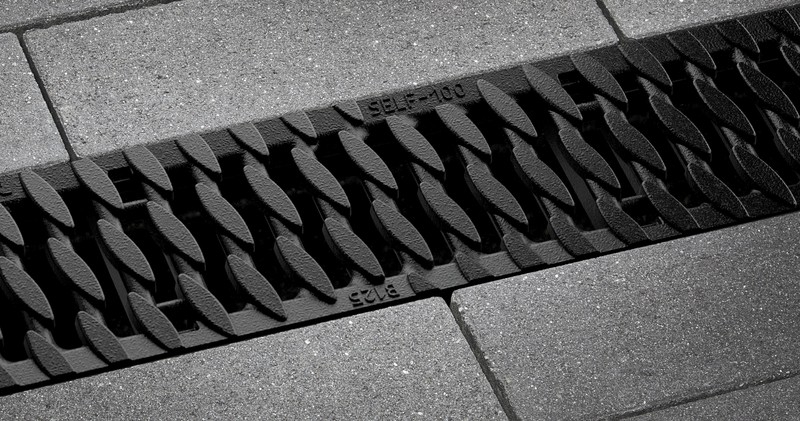

Stegrost OvalGrip Design

Material: Gusseisen
Länge: 50 cm
Belastungsklassen: C250

Passende Rinnenkörper

SELF PP EVO 063, 0100, 0125 Kunststoffrinnen
Belastungsklassen:
A15, B125, C250
Bild Kunststoffrinnen

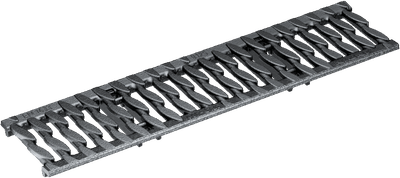

Bild Stegrost OvalGrip Design

Der Rost steht repräsentativ für die gesamte Designlinie.

ANRIN Entwässerungsrinnen aus Kunststoff

ANRIN Kunststoffrinnen der Serie PP und PP EVO bestehen aus Polypropylen (PP) , einem bruchsicheren schwarzen Vollkunststoff.
Aufgrund ihres geringen Gewichts und ihres gerippten Flankenprofils lassen sie sich leicht verlegen und eignen sich insbesondere für Anwendungen im Privat- / Wohnungsbau.

SELF PP EVO 063, 0100, 0125 Kunststoffrinnen Produktspezifikationen
Material Kunststoff Polypropylen
Länge 100 cm
Breite 13,1 cm
Höhe 6,3 cm, 9,8 cm, 14,8 cm
Gewicht 1,6 - 8,7 kg
Nennweite 100
Fugenausbildung

überlappende Fuge mit Rastsystem

Verschluss TwistLock-Verschluss
Tragfähigkeit Kl. A15, B125 und C250

Rinnenmaße für Kunststoffrinne PP EVO 063

Bild Rinnenmaß für SELF PP EVO 063, 0100, 0125 Kunststoffrinnen

ANRIN TwistLock-Verschluss

Bild ANRIN TwistLock-Verschluss

Jahrzehntelange Erfahrung und gründliche Produktentwicklung in den Bereichen Montage, Wartung und Reinigung von Entwässerungssystemen haben überzeugende Lösungen für dauerhafte Verschlusstechniken hervorgebracht.

ANRIN Rost-Verschlüsse sind auf die jeweiligen Belastungsklassen optimiert und verbinden Sicherheit und Markenqualität mit funktionellem Design.

Der TwistLock-Verschluss findet seine Anwendung bei den Rost-Ausführungen für Rinnen der Nennweite 100 mm.

Vorteile:

·  Auflegen – eine Umdrehung – fest
·  Montage ohne Spezialwerkzeuge
·  Kein Klappern, kein Lockern

·  Keine störenden Stege im Rinneninnenbereich
·  Wartungsfreundlich
·  Korrosionsbeständig

Zubehör

Bild Stirnwand-Set

Stirnwand-Set

SELF PP EVO 063, 0100, 0125

Zubehörmaße für SELF PP EVO 063 Stirnwand

Bild Zubehörmaße für SELF PP EVO 063 Stirnwand

SELF Einbauanleitung

Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben aufzunehmen und in die Umgebung des Baugrundes abzutragen.

Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.

Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. dem derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.

Wichtig: Roste beim Einbau einlegen.

Bild 1 SELF PP EVO 063, 0100, 0125 Einbauanleitung

1.

Graben ausheben. Tragschicht einfüllen und vorverdichten. Betonbett, 3 Teile Sand + 1 Teil Zement + 1 Teil  Wasser, auf Tragschicht aufbauen.

Bild 2 SELF PP EVO 063, 0100, 0125 Einbauanleitung

2.

Rohranschlüsse an die Rohrleitung anschließen.

Bild 3 SELF PP EVO 063, 0100, 0125 Einbauanleitung

3.

Rinnenstrang, Einlaufkästen auf das Betonbett aufsetzen. Bauteile eben ausrichten.

Bild 4 SELF PP EVO 063, 0100, 0125 Einbauanleitung

4.

Stirnwände aufsetzen.

Bild 5 SELF PP EVO 063, 0100, 0125 Einbauanleitung

5.

Die Reihe vervollständigen und die Bauteile eben ausrichten.

Bild 6 SELF PP EVO 063, 0100, 0125 Einbauanleitung

6.

Betonbett verfüllen.

Bild 7 SELF PP EVO 063, 0100, 0125 Einbauanleitung

7.

Pflaster verlegen.

Bild 8 SELF PP EVO 063, 0100, 0125 Einbauanleitung

8.

Der Belag sollte 2 bis 5 mm höher als der Abdeckrost abschließen.

Vorschriften und Regelwerke

Vorschriften und Regelwerke
Beim Einbau sind die aktuellen Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.


Diese sind zum Beispiel:
DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“
DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“
RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“
DIN EN 206-1 „Beton- Festlegung, Eigenschaften, Herstellung und Konformität“
DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung
und Konformität; Anwendungsregeln zu DIN EN 206-1“
