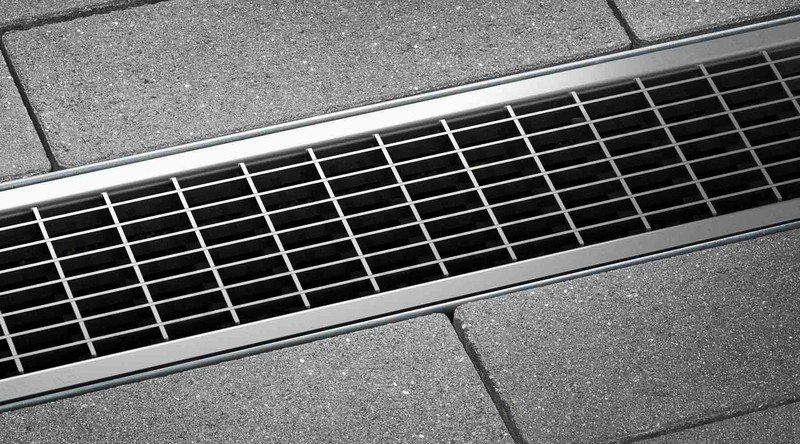

Maschenrost

Material: verzinkter Stahl
Länge: 100 cm
Belastungsklassen: B125

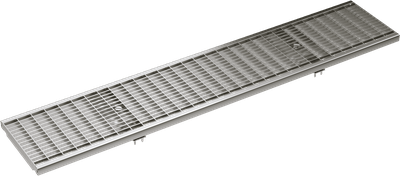

Bild Maschenrost

Passende Rinnenkörper

SELF LC-150, 090, 125, 200 Kunststoffrinnen
Belastungsklassen:
A15, B125, C250
Bild Kunststoffrinnen
Bild Maschenrost

Der Rost steht repräsentativ für die gesamte Designlinie.

ANRIN Entwässerungsrinnen aus Kunststoff

Das Material ist besonders widerstandsfähig gegenüber allen chemisch-organischen Stoffen und ist “selbstreinigend”. Stoßfest, unzerbrechlich und leistungsstark – auch bei großen Temperaturschwankungen (von -40 °C bis 100 °C).

Das Material wird aus PE-HD hergestellt. Dieses wird zur Drainage von Regenwasser und zum Abfließen von Flüssigkeiten in der Industrie eingesetzt. Die Kombinierbarkeit mit verschiedenen Abdeckrosten ermöglicht darüber hinaus den Gebrauch in Fußgängerzonen, auf öffentlichen Plätzen und im Privat- / Wohnungsbau.

SELF LC-150, 090, 125, 200 Kunststoffrinnen Produktspezifikationen
Material Kunststoff Polypropylen, Kunststoff (schwarz)
Länge 100 cm
Breite 20,0 cm
Höhe 9,0, 12,5, 20,0 cm
Gewicht 4,6 - 19,5 kg kg
Nennweite 150
Fugenausbildung

überlappende Fuge mit Rastsystem

Verschluss Arretierungsbrücke
Tragfähigkeit A15 (Prüfkraft 15 kN) bis C250 (Prüfkraft 250 kN)
Abdeckrost Maschenrost

Rinnenmaße für Kunststoffrinne LC-150

Bild Rinnenmaß für SELF LC-150, 090, 125, 200 Kunststoffrinnen

SELF Einbauanleitung

Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben aufzunehmen und in die Umgebung des Baugrundes abzutragen.

Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.

Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. dem derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.

Wichtig: Roste beim Einbau einlegen.

Bild 1 SELF LC-150, 090, 125, 200 Einbauanleitung

1.

Graben ausheben. Tragschicht einfüllen und vorverdichten. Betonbett, 3 Teile Sand + 1 Teil Zement + 1 Teil  Wasser, auf Tragschicht aufbauen.

Bild 2 SELF LC-150, 090, 125, 200 Einbauanleitung

2.

Rohranschlüsse an die Rohrleitung anschließen.

Bild 3 SELF LC-150, 090, 125, 200 Einbauanleitung

3.

Rinnenstrang, Einlaufkästen auf das Betonbett aufsetzen. Bauteile eben ausrichten.

Bild 4 SELF LC-150, 090, 125, 200 Einbauanleitung

4.

Stirnwände aufsetzen.

Bild 5 SELF LC-150, 090, 125, 200 Einbauanleitung

5.

Die Reihe vervollständigen und die Bauteile eben ausrichten.

Bild 6 SELF LC-150, 090, 125, 200 Einbauanleitung

6.

Betonbett verfüllen.

Bild 7 SELF LC-150, 090, 125, 200 Einbauanleitung

7.

Pflaster verlegen.

Bild 8 SELF LC-150, 090, 125, 200 Einbauanleitung

8.

Der Belag sollte 2 bis 5 mm höher als der Abdeckrost abschließen.

Vorschriften und Regelwerke

Vorschriften und Regelwerke
Beim Einbau sind die aktuellen Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.


Diese sind zum Beispiel:
DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“
DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“
RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“
DIN EN 206-1 „Beton- Festlegung, Eigenschaften, Herstellung und Konformität“
DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung
und Konformität; Anwendungsregeln zu DIN EN 206-1“
