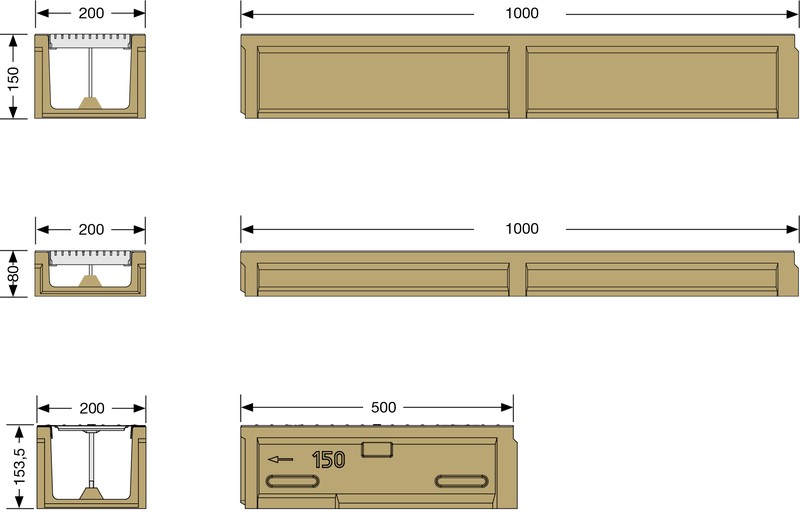

SELF-150 ränna Produktspecifikation | |
---|---|
Material | Polymerbetong |
Längd | 50 / 100 cm |
Bredd | 20 cm |
Höjd | 8,0 cm, 15,0 cm cm |
Vikt | 9 - 17,8 kg |
Nominell Bredd | 150 |
Fogtyp | UNILINK®- Fog |
Lås | Skruvlås |
Lastkapacitet | förzinkat slitsat galler bk. A15, nätgaller bk. B125, gjutjärnsgaller bk. C250 |
ANRIN UNILINK®-fog
Det optimerade UNILINK®-fogsystemet eliminerar den traditionella skillnaden mellan rännans början och slut. Rännor med samma installationshöjd kan fogas i valfri riktning. De symmetriskt uppdelade halvfogarna möjliggör en eventuell tätning av skarven. Vertikalt inriktade spår och tungor stöder en effektiv installation!
Flexibiliteten i design- och installationsfaserna går in i en ny dimension med UNILINK®-fogen!
ANRIN skruvlås
Lång erfarenhet av detaljerad produktutveckling inom montering, underhåll och rengöring av avloppssystem har gett imponerande lösningar för skruvlåssystem.
ANRIN-skruvlås är optimerade för specifika belastningsklasser och förenar tillförlitlighet och hög kvalitet med funktionell design.
Tillbehör SELF-150
gavel med utlopp
DIM 160
SELF-150

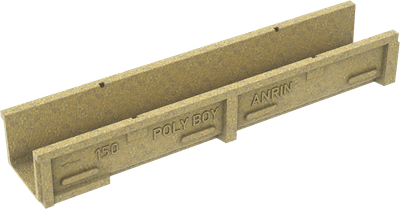

Rännkropp
SELF-150
sandfång
med hink
DIM 160
SELF-150
tät gavel
SELF-150
SELF Installationsexempel
Med ANRIN-avvattningssystem dräneras dagvattnet säkert och snabbt. Rännorna utsätts också för belastning och vibrationer från trafik i närhet eller i kontakt med rännorna.
Följande installationsanvisningar är schematiska. Dessa är exemplifierande och icke-bindande. Det åligger konstruktör, arkitekt eller utförande part att kontrollera att produkterna installeras med hänsyn till de förutsättningar som ges i det specifika projektet. Belastningsklasser ställer krav på både rännkropp, galler, betongkvalité och tjocklek på betong. Kontrollera med vår tekniska support om du är det minsta osäker.
Viktigt: sätt i gallerna när du installerar rännorna.
1.
Schakta ur för ränna. Lägg eventuell avledning. Fyll på med makadam och packa. Applicera betong med rätt betongkvalité och mängd i enlighet med vald belastningsklass.
2.
Anslut utlopp till rörledning. (Bottenutlopp/Sandfång/gavel med utlopp).
3.
Justera rännkroppen så den ligger i våg.
4.
Montera gavlar
5.
Fortsätt montera rännkroppar och slutför rännans längd.
6.
Motgjut med betong mot rännkroppens sida.
7.
Avsluta med vald beläggning.
8.
Färdig markyta skall vara ca. 2-5 mm högre än gallrets ovansida.
Instruktioner och riktlinjer
Föreskrifter och regler
Under installationen måste eventuella föreskrifter och regler beaktas.
Dessa är till exempel:
DIN EN 1433 „Linjeavvattning för trafikytor - Klassificering, utformning, provning och märkning samt bedöming“
DIN 19580 „Linjeavvatning för bil och gångtrafik“
DIN EN 206-1 „Betong, förstärkt och provad“
DIN EN 1045-2 „Betong, förstärkt och provad betong, specifikation, egenskaper, produktion“
