PRODUKTBESKRIVNING

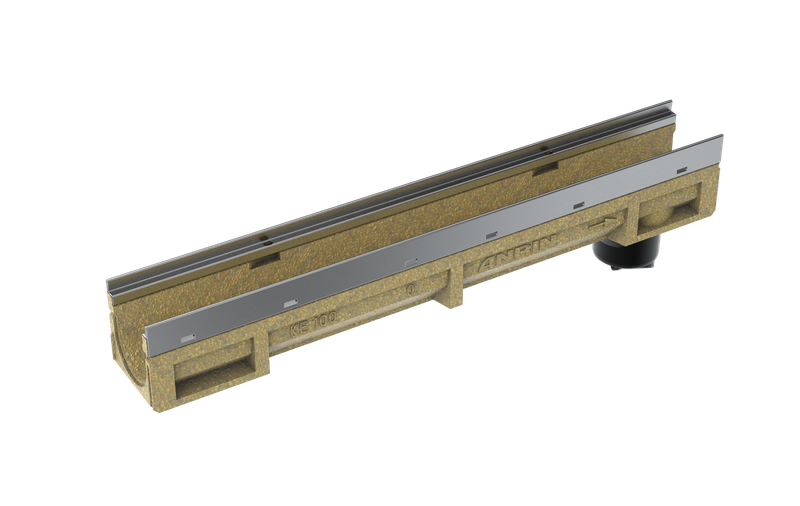

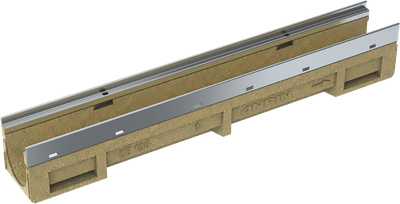

Die ANRIN Kantenschutzrinne KF-100 ist ein hochwertiges Entwässerungssystem mit einem KTL-beschichteten Stahlkantenschutz für zusätzlichen Schutz und Stabilität. Geeignet für Belastungen von A15 (Prüfkraft 15 kN) bis E600 (Prüfkraft 600 kN), was den Einsatz in unterschiedlichen Verkehrsbereichen ermöglicht.
-
PRODUKTINFORMATION

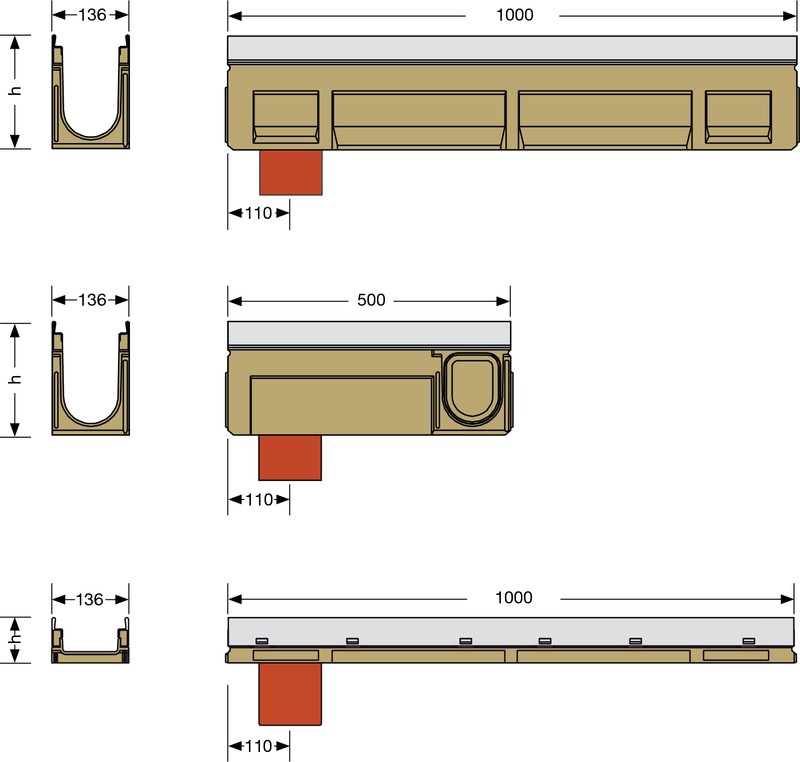

Material Polymerbetong Längd 50 / 100 cm Bredd 13,6 cm Höjd 6,0 cm, 8,0 cm, 10,0 cm / 15,0 - 25,0 cm Vikt 9,5 - 25,5 kg Nominell Bredd 100 Kantutformning galvaniserad stål Fogtyp UNILINK®-Fog
Lås TwistLock lås Lastkapacitet A15 - E600 -
Service och kontakt
Du hittar rätt kontaktperson via vår postnummersökning
Tillbehör KE-100
Övergångsstycke
För trappfall
Sandfång
med hink
DIM 110/160 inkl. NBR-ringar
Tät gavel
Tätningsset
2-komponents elastiskt tätningsmedel.
Venturi-Einsatz
Laubfangsieb
Stirnwand_KE_100_Rohrstutzen_V
Matchande galler
Installationsguide
Installationsanvisning KE-100
Med ANRIN-linjeavvattning dräneras regnvatten säkert och snabbt. Dessutom har rännkropparna till uppgift att tillgodose dynamiska belastningar som härrör från trafikrelaterade krav och sprida dem till grunden.
Bland annat måste följande tekniska regler och föreskrifter i respektive giltiga versioner följas vid val, design och installation av ANRIN-linjeavvattning.
Följande installationsriktlinjer är schematiska framställningar. Dessa tillhandahålls som exempel och är icke-bindande. Informationen här är baserad på vår långvariga erfarenhet av grävning och vägbyggande samt den senaste tekniken. Trots detta är designers och planerare alltid skyldiga att kontrollera produkterna och installationsanvisningarna för att de är lämpliga. Exempeldetaljerna är förenklade rekommendationer för körning.
Konstruktioner ska skapas på en projektspecifik basis.
1.
Schakta ur för ränna. Lägg eventuell avledning. Fyll på med makadam och packa. Applicera betong med rätt betongkvalité och mängd i enlighet med vald belastningsklass.
2.
Anslut utlopp till rörledning. (Bottenutlopp/Sandfång/gavel med utlopp).
3.
Justera rännkroppen så den ligger i våg.
4.
Montera gavlar.
5.
Fortsätt montera rännkroppar och slutför rännans längd.
6.
Motgjut med betong mot rännkroppens sida.
7.
Avsluta med vald beläggning.
8.
Färdig markyta skall vara ca. 2-5mm högre än gallrets ovansida.
Instruktioner och riktlinjer
Riktlinjer och föreskrifter
De aktuella riktlinjerna och föreskrifterna för den senaste tekniken måste följas för installationen.
Exempel:
DIN EN 1433 „Drainage channels for vehicular and pedestrian areas“
DIN 19580 „Drainage channels for vehicular and pedestrian areas“
RStO „Guidelines for the standardisation of the superstructure of vehicular areas“
DIN EN 206-1 „Concrete. Specification, performance, production and conformity“
DIN EN 1045-2 „Concrete, reinforced and prestressed concrete structures. Part 2: Concrete – Specification, properties,
production and conformity; Application rules for DIN EN 206-1“
