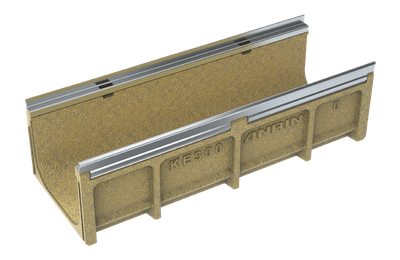

Kantenschutzrinne
KE-300
Zarge: Verzinkter Stahl
Länge: 100 cm
Nennweite: 300 mm
| KE-300 Kantenschutzrinne Produktspezifikationen | |
|---|---|
| Material | Polymerbeton |
| Länge | 100 cm |
| Breite | 36,4 cm |
| Höhe | 29,0 - 39,0 cm |
| Gewicht | 83,4 - 98,0 kg |
| Nennweite | 300 |
| Fugenausbildung | UNILINK®-Fuge |
| Verschluss | SnapLock-Verschluss |
| Tragfähigkeit | A15 (Prüfkraft 15 kN) bis D400 (Prüfkraft 400 kN) |
Rinnenmaße für KE-300
ANRIN SnapLock-Verschluss
Jahrzehntelange Erfahrung und gründliche Produktentwicklung in den Bereichen Montage, Wartung und Reinigung von Entwässerungssystemen haben überzeugende Lösungen für dauerhafte Verschlusstechniken hervorgebracht.
ANRIN Rost-Verschlüsse sind auf die jeweiligen Belastungsklassen optimiert und verbinden Sicherheit und Markenqualität mit funktionellem Design.
Der SnapLock-Verschluss ist auf den Einsatz bei Rosten für Rinnen der Nennweiten 150 und 200 mm ausgelegt.
Vorteile:
· Auflegen – andrücken – einrasten
· Montage ohne Spezialwerkzeuge
· Unempfindlich gegen Querkräfte
· Korrosionsfeste Edelstahlfeder
· Zuverlässige Funktion auch bei grober Verschmutzung
· Rost und Rinnenkörper verzahnen sich zu einer stabilen Einheit
Zubehör für KE-300
Sinkkasten
Ober-, Mittel- und Unterteil
KE-300
Stirnwand
geschlossen
KE-300
Einbauanleitung KE-300
ANRIN Kantenschutzsysteme aus Polymerbeton
Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe, statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben, aufzunehmen und in die Umgebung des Baugrundes abzutragen.
Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.
Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. den derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.
Wichtig: Roste beim Einbau einlegen.
1.

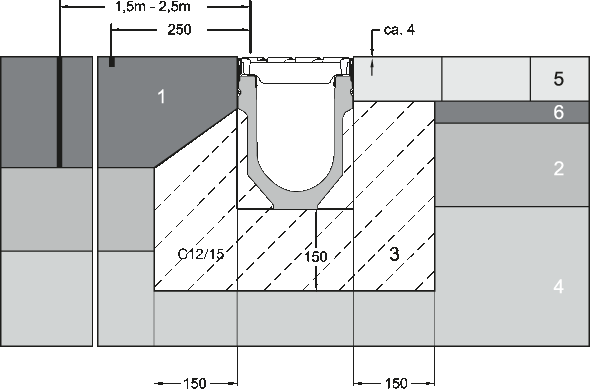

C250 mit Fahrbahnbeton bzw. Betonplatten oder Pflaster- deckung
2.

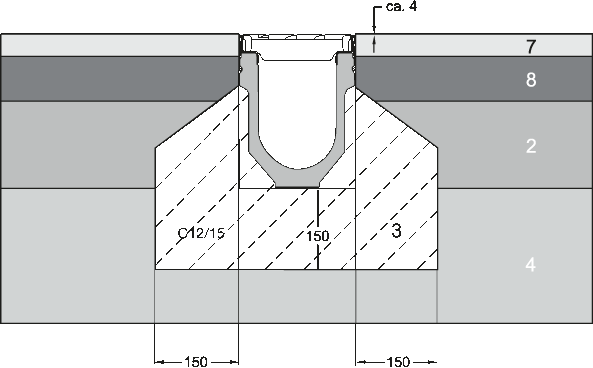

C250 mit Gussasphalt
3.

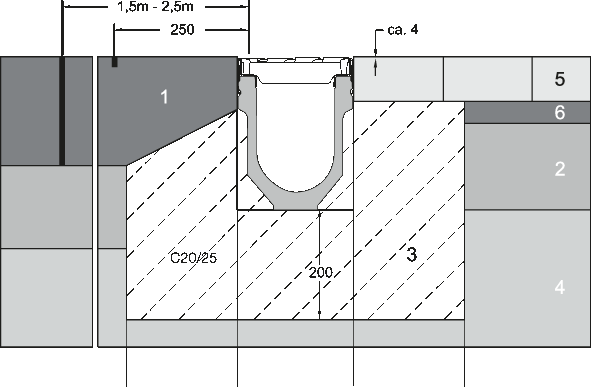

D400 E600 mit Fahrbahnbeton bzw. Betonplatten oder Pflaster- deckung
4.

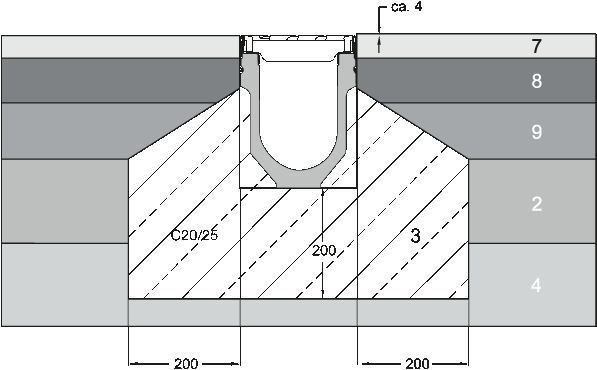

D400 E600 mit Gussasphalt
Vorschriften und Regelwerke
1. Fahrbahn-Ortbeton
2. Tragschicht
3. Betonummantelung des Rinnenkörpers
4. Baugrund, gewachsenes Erdreich
5. Fertigbetonplatten bzw. -steinsysteme
6. Pflasterbettung
7. Deckschicht
8. Binderschicht
9. Bit. Tragschicht
FDS = Fugenabdichtungssystem
Vorschriften und Regelwerke
Beim Einbau sind die Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.
Diese sind zum Beispiel:
DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“
DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“
RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“
DIN EN 206-1 „Beton - Festlegung, Eigenschaften, Herstellung und Konformität“
DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung
und Konformität; Anwendungsregeln zu DIN EN 206-1“
