Längsstabrost

Material: Edelstahl
Länge: 25 cm
Belastungsklassen: B125

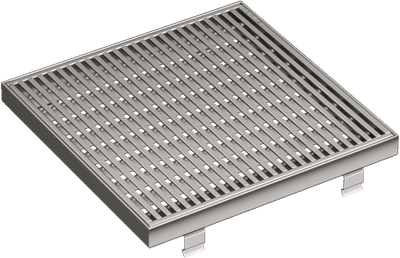

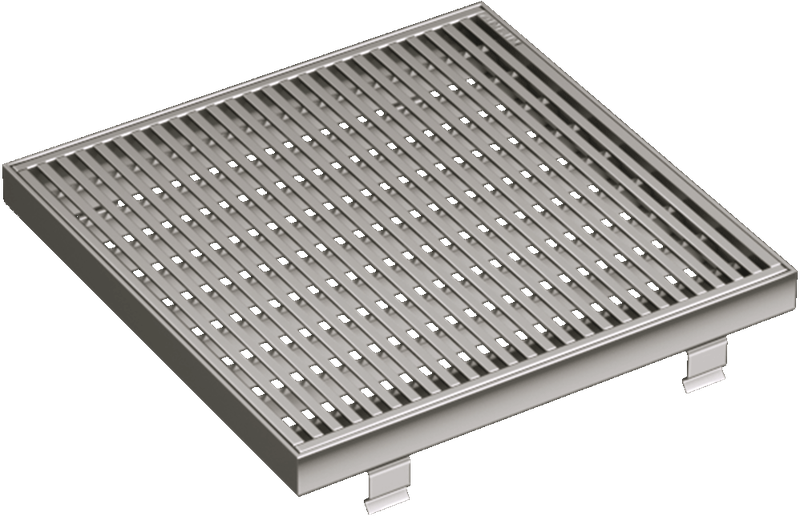

Bild Längsstabrost

Passende Rinnenkörper

SELF Hofeinlauf
Belastungsklassen:
B125

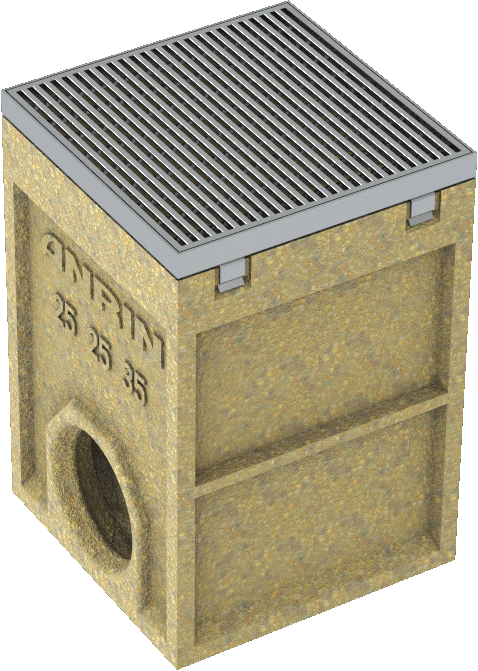

Bild Hofeinlauf
SELF Hofeinlauf Aufsatzkasten
Belastungsklassen:
B125
Bild Hofeinlauf Aufsatzkasten

SELF Hofeinläufe

Für den SELF-Hofeinlauf bietet ANRIN verschiedene Abdeckrostvarianten an: einen Guss-Stegrost aus duktilem Gusseisen, einen Maschenrost, einen Edelstahl-Längsstabrost und einen verzinkten Stahl-Stegrost. Die Schlitzweiten von ca. 10 mm verhindern ein Einschwemmen von grober Verschmutzung bei einem gleichzeitig optimalen Wassereinlauf. Die Tragfähigkeit aller Rostvarianten ist für die Überfahrbarkeit mit Pkw im privaten Wohnbau ausgelegt.

SELF Hofeinlauf Produktspezifikationen
Material Polymerbeton
Länge 25 cm
Breite 25 cm
Höhe 35 cm und 37 cm cm
Gewicht 15,4 kg - 19,8 kg
Tragfähigkeit Kl. A15, Kl. B125

Rinnenmaße für SELF Hofeinlauf

Bild Rinnenmaße für SELF Hofeinlauf

SELF Hofeinläufe Einbauanleitung

Mit ANRIN Entwässerungssystemen soll anfallendes Niederschlagswasser sicher und schnell abgeleitet werden. Darüber hinaus haben die Bauelemente die Aufgabe, statische und dynamische Belastungen, die sich aus den verkehrsbedingten Beanspruchungen ergeben, aufzunehmen und in die Umgebung des Baugrundes abzutragen.

Bei Auswahl, Planung und Einbau von ANRIN Entwässerungssystemen sind auszugsweise die nachstehenden technischen Regelwerke in ihrer jeweils gültigen Fassung zu beachten.

Bei den nachfolgenden Einbauvorschriften handelt es sich um schematische Darstellungen. Diese sind beispielhaft und unverbindlich. Die hier gemachten Angaben beziehen sich auf unsere langjährige Erfahrung im Tief- und Straßenbau bzw. den derzeitigen Stand der Technik. Unabhängig davon sind Planer und Verarbeiter in jedem Fall verpflichtet, die Produkte und die Einbauanleitung auf ihre Eignung zu prüfen. Die beispielhaften Details sind vereinfachte Ausführungsvorschläge. Konstruktionsaufbauten sind objektspezifisch neu zu erstellen.

Wichtig: Roste beim Einbau einlegen.

Bild 1 SELF Einbauanleitung

1.

Rohrleitung zum Hofeinlauf richten. Baugrube ausheben und Betonbett gemischt aus 3 Teilen Sand + 1 Teil Zement +  1 Teil Wasser einfüllen.

Bild 2 SELF Einbauanleitung

2.

Hofeinlauf auf Betonbett setzen. Rohrleitung anschließen. Bei Anschluss eines Regenfallrohres, die Vorformung am Aufsatzkasten öffnen und Rohrstutzen einsetzen.

Bild 3 SELF Einbauanleitung

3.

Hofeinlauf waagerecht ausrichten. Betonbett auffüllen und an den Flanken des Einlaufkastens hochführen.

Bild 4 SELF Einbauanleitung

4.

Grube mit Schotter auffüllen und sorgfältig verdichten.

Bild 5 SELF Einbauanleitung

5.

Abdeckrost auflegen.

Vorschriften und Regelwerke

Vorschriften und Regelwerke

Beim Einbau sind die Vorschriften und Regelwerke des aktuellen Standes der Technik zu beachten.



Diese sind zum Beispiel:

DIN EN 1433 „Entwässerungsrinnen für Verkehrsflächen“

DIN 19580 „Entwässerungsrinnen für Verkehrsflächen…“

RStO „Richtlinien für die Standardisierung des Oberbaues von Verkehrsflächen“

DIN EN 206-1 „Beton - Festlegung, Eigenschaften, Herstellung und Konformität“

DIN EN 1045-2 „Tragwerke aus Beton, Stahlbeton und Spannbeton. Teil 2: Beton, Festlegung, Eigenschaften, Herstellung

und Konformität; Anwendungsregeln zu DIN EN 206-1“

SELF Hofeinlauf Aufsatzkasten Produktspezifikationen
Material Polymerbeton
Länge 25 cm
Breite 25 cm
Höhe 25 cm
Gewicht 5,8 kg
Tragfähigkeit Kl. A15, Kl. B125
