Rinne 125 (C.1 - C.4)

Material: Polymerbeton
Länge: 100 cm

Für die steigende Zahl von Kampfbahnen mit höhengleichen Spielfeldern wurde die NW 125 Schlitzrinne entwickelt. Dieses System gewährt ein Höchstmaß an Variabilität in Bezug auf verschiedene Anlagenbereiche. Die Vermeidung von Stolperkanten erhöht den Nutzungskomfort und vereinfacht die Pflege. Um den Bestimmungen des Internationalen Leichtathletikverbandes zu entsprechen, reicht es aus, bei Bedarf (z. B. im Falle eines Wettkampfes) die Rinnenkörper entlang der Laufbahninnenseite mit einer mobilen Zarge oder Kunststoffabdeckung zu versehen.

Produktspezifikation 128 C.1 - C.4 Abdeckung
Material Polymerbeton Polymerbeton
Länge 100 cm 100 cm
Breite 16,0 cm 16,0 cm
Höhe 18,7 - 20,0 cm 5,0 cm
Gewicht 22,5 - 25,0 kg -

Einsatzgebiet

Einsatzgebiet
Kampfbahnen mit Höhengleichheit von Spielfeld, Laufbahn und/oder Segmenten
Bundeswehr-Sportanlagen

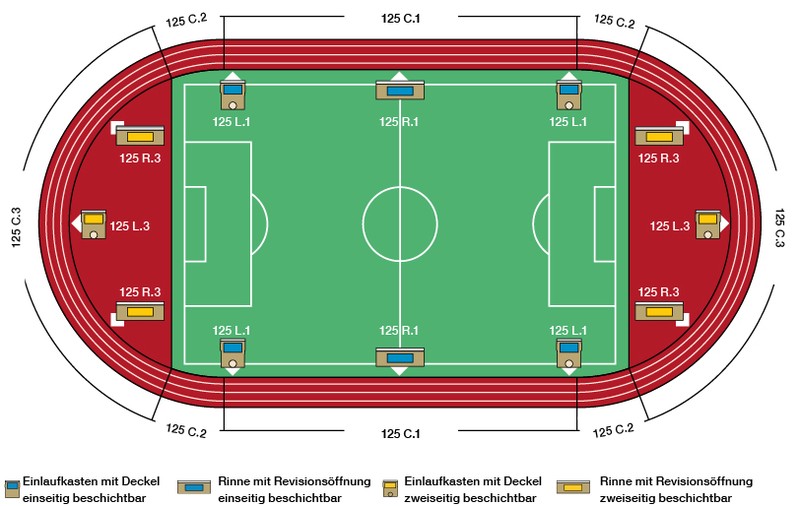

ANRIN SPORT Entwässerungssystem 125, offene Rinne
Rinne Typ 125 C.1, gerade, einseitig beschichtbar, in den Geraden Art. 04112110
Rinne Typ 125 C.2, gebogen, einseitig beschichtbar, im Übergangsbereich Spielfeld/Segment Art. 04112210
Rinne Typ 125 C.3, gebogen beidseitig beschichtbar, im Segment Art. 04112310
Rinne Typ 125 C.4, gerade, beidseitig beschichtbar, in den Geraden Art. 04112410
Rinne Typ 125 R.1, gerade, einseitig beschichtbar, mit Revisionsöffnung, in den Geraden Art. 04112120
Rinne Typ 125 R.2, gebogen, eins. beschichtbar, mit Revisionsöffnung, im Übergangsbereich Spielfeld/Segment Art. 04112220
Rinne Typ 125 R.3, gebogen, beidseitig beschichtbar, mit Revisionsöffnung, im Segment Art. 04112320
Rinne Typ 125 R.4, gerade, beidseitig beschichtbar, mit Revisionsöffnung, in den Geraden Art. 04112420
Einlaufkasten Typ 125 L.1, mit Schlitzdeckel, einseitig beschichtbar, in den Geraden Art. 04119010
Einlaufkasten Typ 125 L.3, mit Schlitzdeckel, beidseitig beschichtbar, im Segment Art. 04119030
Kunststoffabdeckung, PE-HD, weiß, mobil, gerade Art. 04373000
Kunststoffabdeckung, PE-HD, weiß, mobil, gebogen Art. 04374000

Einbauanleitungen


ANRIN SPORT
Entwässerungssystem 125

Schlitzrinne

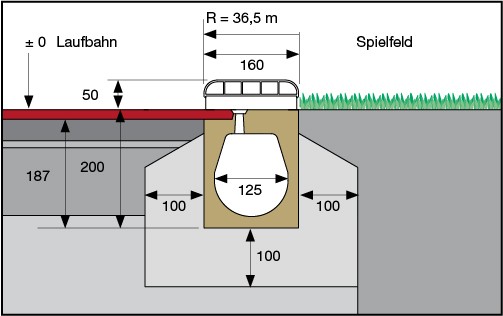

Rinne 125 C.1/C.2
Rinne 125 R.1/R.2
• gerade/gebogen
• Kunststoffabdeckung (weiß)
• einseitig beschichtbar


ANRIN SPORT
Entwässerungssystem 125

Schlitzrinne

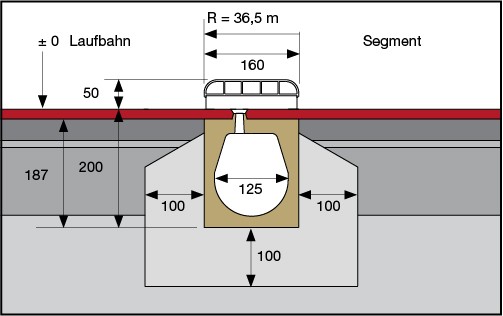

Rinne 125 C.3/C.4
Rinne 125 R.3/R.4
• gerade/gebogen
• Kunststoffabdeckung (weiß)
• beidseitig beschichtbar


ANRIN SPORT
Entwässerungssystem 125

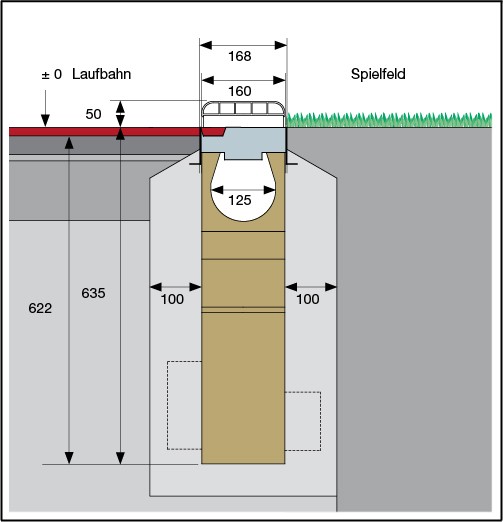

Schlitzrinne Einlaufkasten Typ 125 L.1, mit
Schlitzdeckel, einseitig
beschichtbar, in den Geraden
• Kunststoffabdeckung (weiß)


ANRIN SPORT
Entwässerungssystem 125

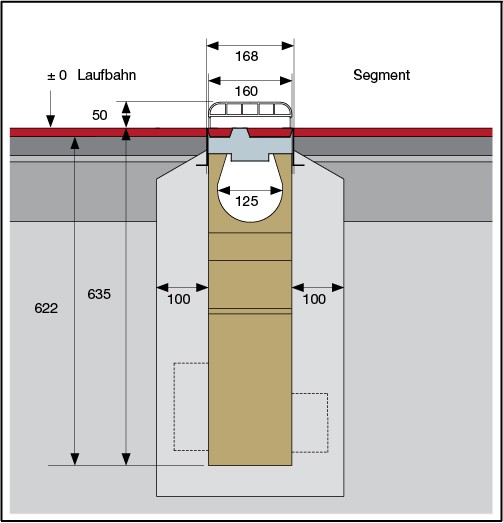

Schlitzrinne Einlaufkasten Typ 125 L.3, mit
Schlitzdeckel beidseitig
beschichtbar, im Segment
• Kunststoffabdeckung (weiß)

Zubehör

Bild Einlaufkasten 125 L.1

Einlaufkasten 125 L.1

mit Alu-Winkelrahmen u. einseitig
beschichtbarem Schlitzdeckel mit
PE-Schlammeimer u. Vorformungen
DA/OD 110/160

Rinne 125 (C.1 - C.4)

Bild Einlaufkasten 125 L.3

Einlaufkasten 125 L.3

mit Alu-Winkelrahmen u. beidseitig
beschichtbarem Schlitzdeckel mit
PE-Schlammeimer u. Vorformungen
DA/OD 110/160

Rinne 125 (C.1 - C.4)

Bild Kunststoffabdeckung

Kunststoffabdeckung

RPE-HD (weiß)
gerade/gebogen (R = 36,5 m)

Rinne 125 (C.1 - C.4)

Produktspezifikationen Einlaufkasten Abdeckung
Material Polymerbeton Kunststoff
Länge 50 cm 100 cm
Breite 16,0 cm 16,0 cm
Höhe 63,5 cm 5,0 cm
Gewicht 29,9 kg -
